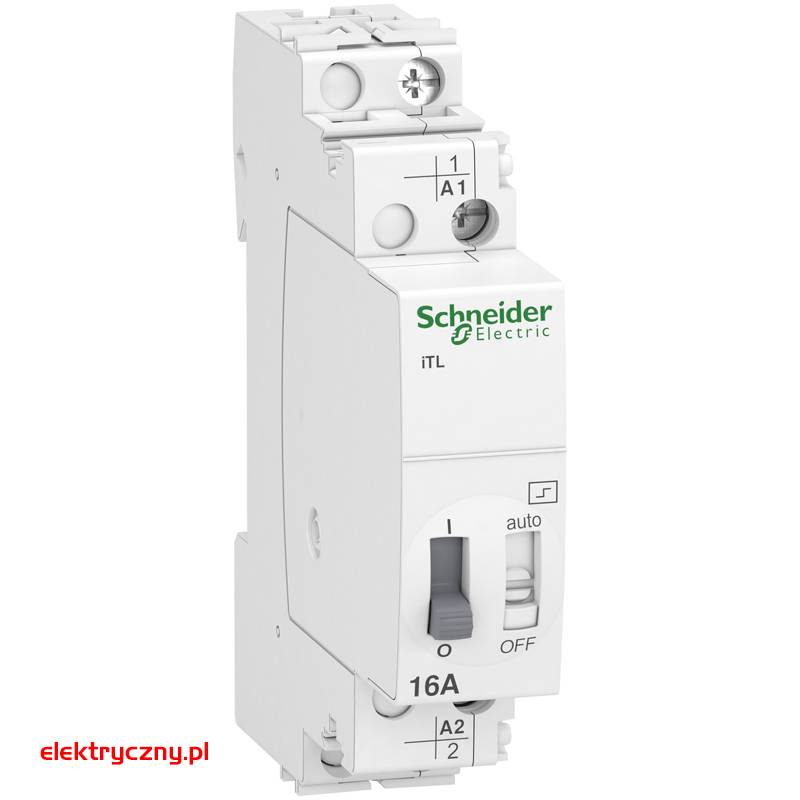

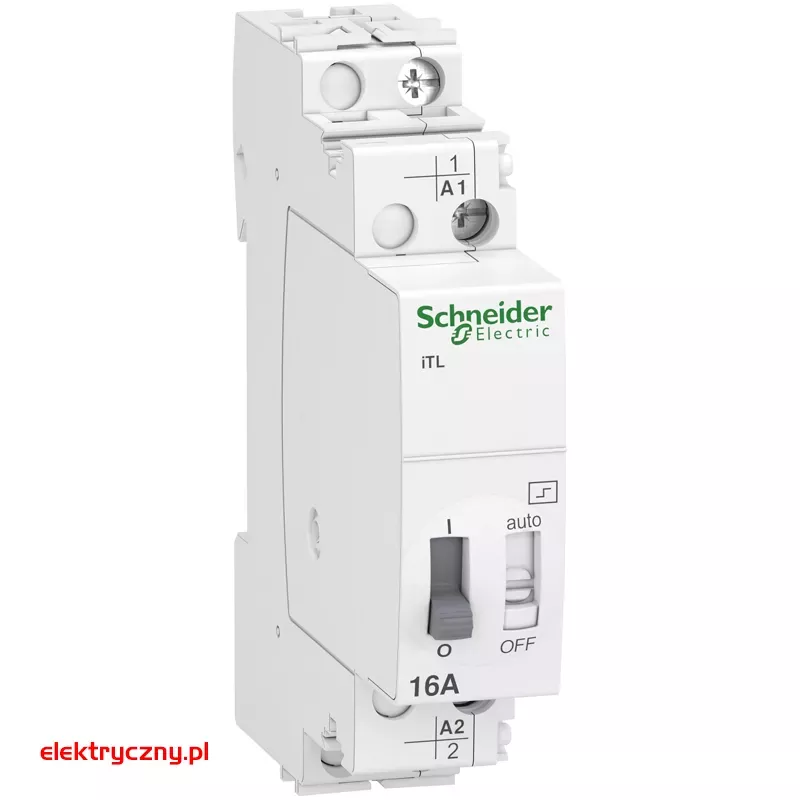

PRZEKAŹNIK IMPULSOWY 1P 16A A9C30811 iTL-16-230-240/110 ACTI9 SCHNEIDER ELECTRIC

+
Szt.
DOKUMENTY DO POBRANIA:
   Karta produktu

OPIS PRODUKTU




Parametry podstawowe

gama produktu
Acti 9

Nazwa produktu
Acti 9 iTL

Typ produktu lub komponentu
Przekaźnik impulsowy

skrócona nazwa urządzenia
ITL

zastosowanie urządzenia
Standard

Bieguny
1P

kombinacja styków
1 NO

[In] prąd znamionowy
16 A

rodzaj sieci
Prąd przemienny (AC)

napięcie sterujące [Uc]
110 V DC
230...240 V AC 50/60 Hz




Parametry uzupełniające
częstotliwość sieci
50/60 Hz

[Ue] znamionowe napięcie łączeniowe
250 V prąd przemienny (AC) 50/60 Hz

typ sterowania
Odłączenie cewki
Sterowanie zdalne i ręczne

typ sygnału sterującego
Impuls

częstotliwość przełączania
5 operacji łączeniowych / minutę
100 przełączeń/dzień

czas trwania impulsu
50 ms...1 s

rodzaj zdalnego sterowania
Przycisk podświetlany 3 mA

sygnalizacja lokalna
Wskaźnik zał/wył

sposób montażu
Stacjonarny

podstawa montażowa
Szyna DIN

szerokość w modułach 9 mm
2

wysokość
84 mm

Szerokość
18 mm

głębokość
60 mm

trwałość elektryczna
AC-22 : 100000 cykl
AC-21 : 200000 cykl

przyłącza - zaciski
Obwód sterowania : zaciski typu tunelowego 1 kabel (kable) 0.5...4 mm² sztywny
Obwód sterowania : zaciski typu tunelowego 1 kabel (kable) 0.5...4 mm² sztywny
z końcówką kablową
Obwód sterowania : zaciski typu tunelowego 1 kabel (kable) 1...4 mm² elastyczny
Obwód sterowania : zaciski typu tunelowego 1 kabel (kable) 1...4 mm² elastyczny
z tulejką
Obwód zasilający : zaciski typu tunelowego 1 kabel (kable) 1.5...4 mm² sztywny
Obwód zasilający : zaciski typu tunelowego 1 kabel (kable) 1.5...4 mm² sztywny
z końcówką kablową
Obwód zasilający : zaciski typu tunelowego 1 kabel (kable) 1.5...4 mm² elastyczny
Obwód zasilający : zaciski typu tunelowego 1 kabel (kable) 1.5...4 mm² elastyczny
z tulejką

gługość odizolowanego odcinka
11 mm

moment dokręcania
1 N.m

zgodność gamy
Acti 9 iATL24
Acti 9 iATEt
Acti 9 iATL4
Acti 9 iATLc
Acti 9 iATLc+s
Acti 9 iATLm
Acti 9 iATLs
Acti 9 iATLz
Acti 9 iETL iTL 16
Acti 9 iATLc+c
