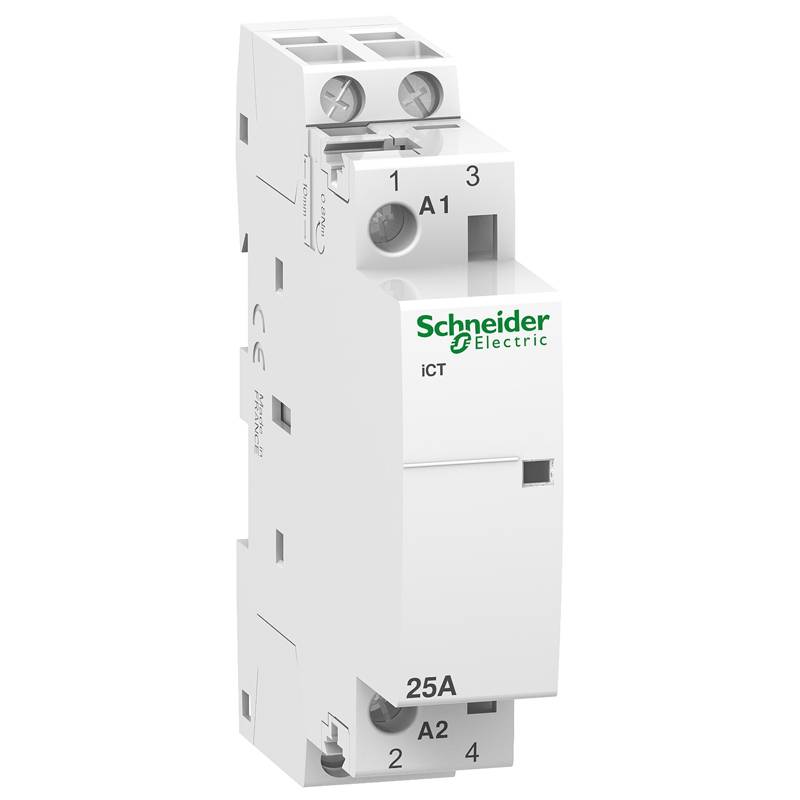

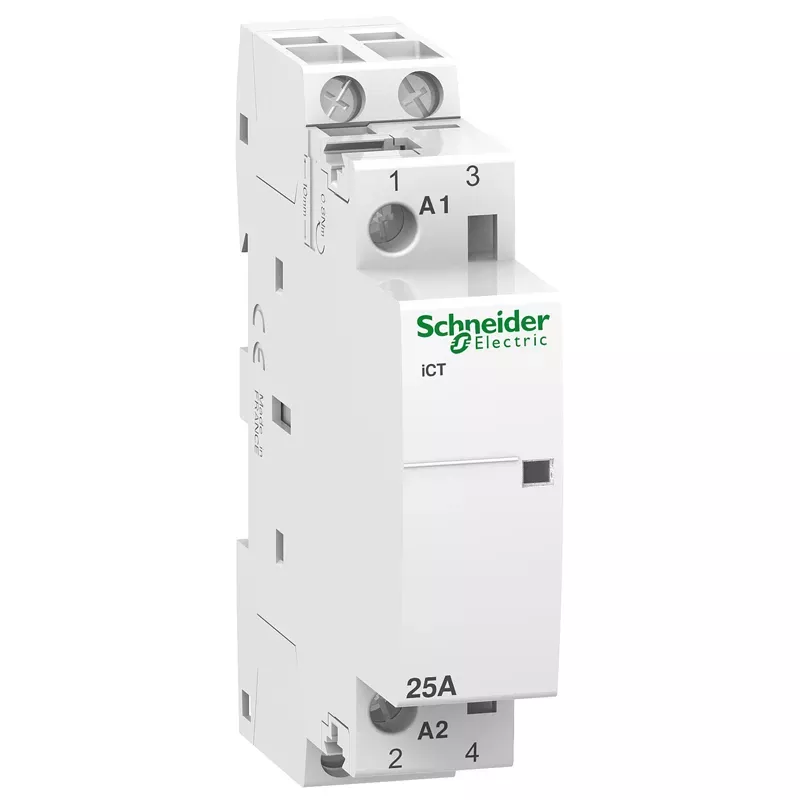

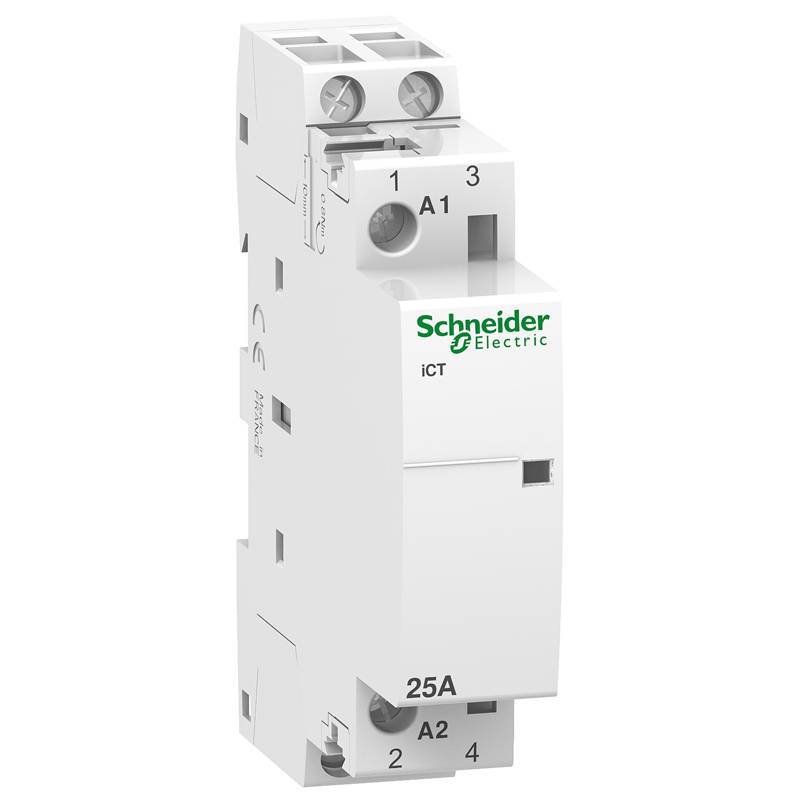

STYCZNIK MODUŁOWY 2P 25A A9C20732 iCT50-25/8,5-230/240-2NO ACTI9 SCHNEIDER ELECTRIC

ELEKTROKLUB
kontakt
+
Szt.
DOKUMENTY DO POBRANIA:
   Karta produktu

OPIS PRODUKTU




Parametry podstawowe

gama produktu
Acti 9

Nazwa produktu
Acti 9 iCT

Typ produktu lub komponentu
Stycznik

skrócona nazwa urządzenia
ICT

zastosowanie urządzenia
Silniki-ogrzewanie-oświetlenie

Bieguny
2P

Znamionowy prąd łączeniowy [e]
25 A AC-7A
8,5 A AC-7B

kombinacja styków
2 NO

rodzaj sieci
Prąd przemienny (AC)

typ sterowania
Zdalne sterowanie

napięcie sterujące [Uc]
230...240 V AC 50 Hz






Parametry uzupełniające
częstotliwość sieci
50 Hz

[Ue] znamionowe napięcie łączeniowe
250 V prąd przemienny (AC) 50 Hz

największa moc
1.2 W 250 V prąd przemienny (AC)

Znamionowe napięcie izolacji [Ui]
500 V prąd przemienny (AC) 50 Hz

Znamionowe napięcie udarowe wytrzymywane [Uimp]
4 kV

typ sygnału sterującego
Bistabilny

częstotliwość przełączania
100 przełączeń/dzień

sygnalizacja lokalna
Wskaźnik aktywności

pobór mocy w stanie wstrzymania VA
2.7 VA

moc rozruchu w VA
9,2 VA

sposób montażu
Zatrzaskowy

podstawa montażowa
35 mm szyna symetryczna DIN

szerokość w modułach 9 mm
2

wysokość
81 mm

Szerokość
18 mm

głębokość
68.5 mm

kolor
Biały

trwałość mechaniczna
1000000 cykli

trwałość elektryczna
30000 cykli, 50 Hz, AC-7C zgodnie z IEC/EN 61095
100000 cykli, 50 Hz, AC-1 zgodnie z EN/IEC 60947-4-1
30000 cykli, 50 Hz, AC-3 zgodnie z EN/IEC 60947-4-1
30000 cykli, 50 Hz, AC-5A zgodnie z EN/IEC 60947-4-1
30000 cykli, 50 Hz, AC-5B zgodnie z EN/IEC 60947-4-1
100000 cykli w 25 A, 50 Hz, AC-7A zgodnie z IEC/EN 61095
30000 cycles at 8.5 A, 50 Hz, AC-7B conforming to IEC/EN 61095

przyłącza - zaciski
Obwód sterowania : 2 zaciski typu tunelowego 1.5 mm²
Obwód zasilający : 1 zaciski typu tunelowego 1...4 mm²
Obwód zasilający : 1 zaciski typu tunelowego 1.5...6 mm²
Obwód sterowania : 1 zaciski typu tunelowego 1.5...2.5 mm²
Obwód sterowania : 2 zaciski typu tunelowego 1.5...2.5 mm²

moment dokręcania
Obwód sterowania : 0.8 N.m
Obwód zasilający : 0.8 N.m

Zgodność produktu
IACTc
IACTp
IACTs
IATEt
IACT24
