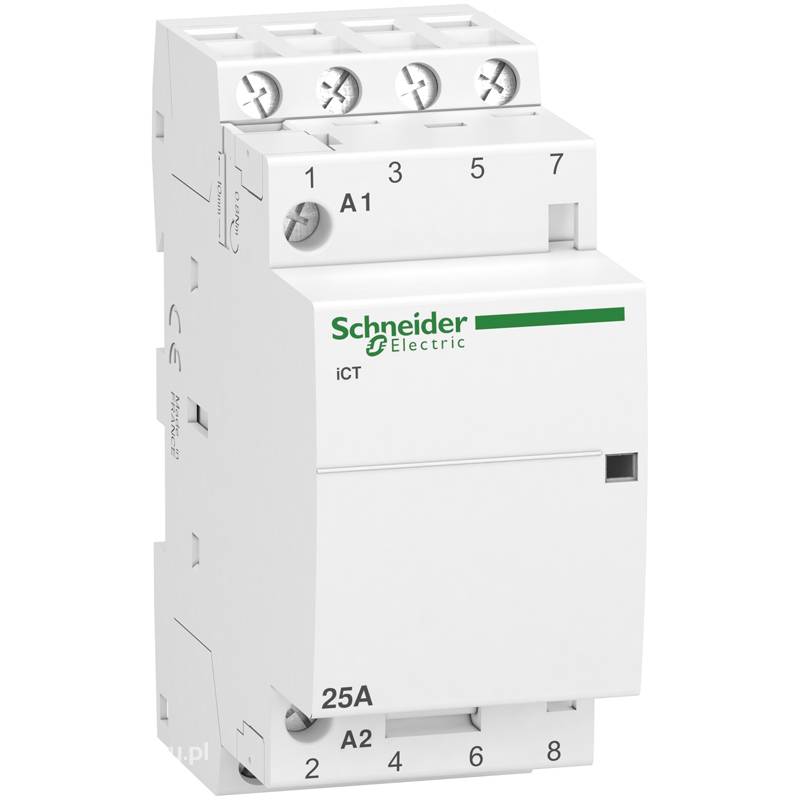

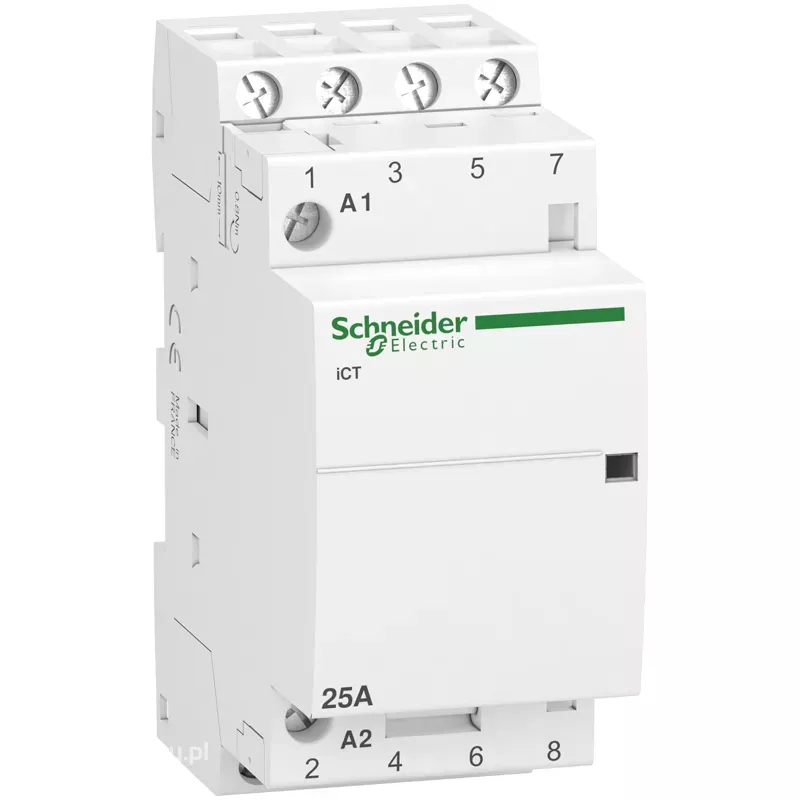

STYCZNIK MODUŁOWY 4P 25A A9C20834 iCT50-25/8,5-220/240-4NO ACTI9 SCHNEIDER ELECTRIC

OPIS PRODUKTU



Parametry podstawowe

gama produktu	Acti 9
Nazwa produktu	Acti 9 iCT
Typ produktu lub komponentu	Stycznik
skrócona nazwa urządzenia	ICT
zastosowanie urządzenia	Silniki-ogrzewanie-oświetlenie
Bieguny	4P
Znamionowy prąd łączeniowy [Ie]	25 A AC-7A 8,5 A AC-7B
kombinacja styków	4 NO
rodzaj sieci	Prąd przemienny (AC)
typ sterowania	Zdalne sterowanie
napięcie sterujące [Uc]	220...240 V AC 50 Hz



Parametry uzupełniające

częstotliwość sieci	50 Hz
[Ue] znamionowe napięcie łączeniowe	400 V prąd przemienny (AC) 50 Hz
największa moc	1.6 W 400 V prąd przemienny (AC)
Znamionowe napięcie izolacji [Ui]	500 V prąd przemienny (AC) 50/60 Hz
Znamionowe napięcie udarowe wytrzymywane [Uimp]	4 kV
typ sygnału sterującego	Bistabilny
częstotliwość przełączania	100 przełączeń/dzień
sygnalizacja lokalna	Wskaźnik aktywności
pobór mocy w stanie wstrzymania VA	4.6 VA
moc rozruchu w VA	34 VA
sposób montażu	Zatrzaskowy
podstawa montażowa	35 mm szyna symetryczna DIN
szerokość w modułach 9 mm	4
wysokość	81 mm
Szerokość	36 mm
głębokość	60 mm
kolor	Biały
trwałość mechaniczna	1000000 cykli
trwałość elektryczna	30000 cykli, 50 Hz, AC-7C zgodnie z IEC/EN 61095 100000 cykli, 50 Hz, AC-1 zgodnie z EN/IEC 60947-4-1 30000 cykli, 50 Hz, AC-3 zgodnie z EN/IEC 60947-4-1 30000 cykli, 50 Hz, AC-5A zgodnie z EN/IEC 60947-4-1 30000 cykli, 50 Hz, AC-5B zgodnie z EN/IEC 60947-4-1 100000 cykli w 25 A, 50 Hz, AC-7A zgodnie z IEC/EN 61095 30000 cycles at 8.5 A, 50 Hz, AC-7B conforming to IEC/EN 61095
przyłącza - zaciski	Obwód sterowania : 2 zaciski typu tunelowego 1.5 mm² dla sztywny kabel (kable) Obwód zasilający : 1 zaciski typu tunelowego 1...4 mm² dla elastyczny kabel (kable) Obwód zasilający : 1 zaciski typu tunelowego 1.5...6 mm² dla sztywny kabel (kable) Obwód sterowania : 1 zaciski typu tunelowego 1.5...2.5 mm² dla sztywny kabel (kable) Obwód sterowania : 2 zaciski typu tunelowego 1.5...2.5 mm² dla elastyczny kabel (kable)
moment dokręcania	Obwód sterowania : 0.8 N.m Obwód zasilający : 0.8 N.m
Zgodność produktu	IACTc IACTp IACTs IATEt
