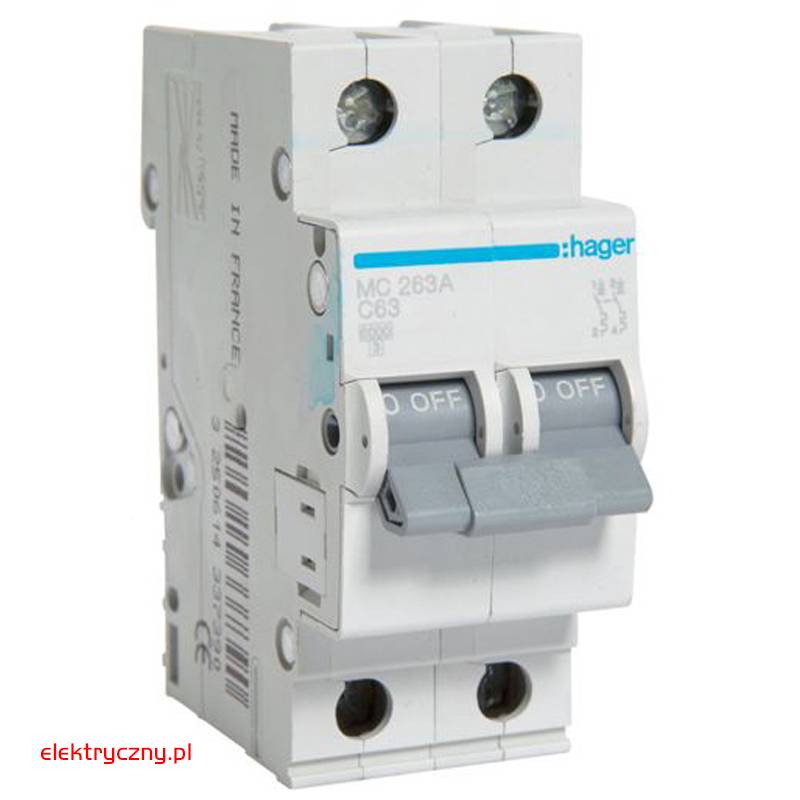

WYŁĄCZNIK NADMIAROWOPRĄDOWY 2P TYP C MC263A HAGER

Realizacja: Natychmiast

OPIS PRODUKTU



Wyłącznik Hager MC263A jest przeznaczony do ochrony urządzeń elektrycznych i okablowania przed zwarciami i przeciążeniami w sieci. Możliwe jest użytkowanie w pomieszczeniach mieszkalnych i przemysłowych. Wyłącznik instalowany jest w specjalnych skrzynkach - elektrycznych lub rozdzielnicach. Prąd znamionowy dla tego modelu wynosi 63 A.

Prosimy o kontakt telefoniczny w celu potwierdzenia stanów magazynowych przed zakupem- towar wyprzedażowy.



DANE TECHNICZNE



Liczba biegunów chronionych:	2
Liczba biegunów:	2P
Układ biegunów:	2P
Z rozłączanym biegunem N:	nie
Charakterystyka wyzwalania:	C
Częstotliwość znamionowa:	50/60 Hz
Znamionowa zwarciowa zdolność łączeniowa Icn:	6 kA
Typ napięcia zasilającego:	AC
Napięcie znamionowe łączeniowe Ue (AC):	230/400 V
Znamionowe napięcie izolacji Ui:	500 V
Znamionowe napięcie udarowe wytrzymywane Uimp:	4000 V
Znamionowa zwarciowa zdolność łączeniowa dla napięcia znamionowego 400V 50Hz:	6 kA
Prąd znamionowy wyłączalny zwarciowy roboczy Ics:	6 kA
Prąd znam. wyłączalny zwarciowy graniczny na bieg. dla 400V 50H wg PN-EN 60947-2:	3 kA
Prąd znam. wyłączalny zwarciowy graniczny Icu dla 415V 50H wg PN-EN 60947-2:	10 kA
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia bezzwłocznego:	5/10 In
Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia bezzwłocznego:	7/15 In
Min./max. wartość natężenia prądu AC zadziałania zabezpieczenia zwłocznego:	1,13/1,45 In
Min./max. wartość natężenia prądu DC zadziałania zabezpieczenia zwłocznego:	1,13/1,45 In
Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 100 Hz:	1,1
Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 200 Hz:	1,2
Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 400 Hz:	1,5
Współczynnik korekcyjny wyzwalacza bezzwłocznego przy czestotliwości 60 Hz:	1
Współczynnik korekcyjny prądu znam. dla 2 aparatów zainstalowanych obok siebie:	1
Współczynnik korekcyjny prądu znam. dla 3 aparatów zainstalowanych obok siebie:	0,95
Współczynnik kor. prądu znam. dla 4 lub 5 aparatów zainstalowanych obok siebie:	0,9
Współczynnik kor. prądu znam. dla 6 aparatów zainstalowanych obok siebie:	0,85
Straty mocy na biegun dla prądu znamionowego:	6,17 W
Całkowite straty mocy dla prądu znamionowego:	12 W
Wytrzymałość elektryczna (liczba cykli):	4000
Wytrzymałość mechaniczna (liczba cykli):	20000
Głębokość produktu:	70 mm
Wysokość produktu:	83 mm
Szerokość produktu:	35 mm
Moment dokręcający	2,8 Nm
Możliwość demontażu od dołu	nie
Łatwość demontażu aparatów modułowych:	nie
Przekrój przewodu sztywnego (drut) w zacisku:	1 / 35mm²
Przekrój przewodu elastycznego (linka) w zacisku:	1 / 25mm²
Rodzaj podłączenia:	ze śrubą
Pojemność zacisku wejściowego/wyjściowego dla przewodu elastycznego (linka):	1/25 mm²
Pojemność zacisku wejściowego/wyjściowego dla przewodu sztywnego (drut):	1/35 mm²
Stopień ochrony:	IP20
Temperatura magazynowania:	-25 do 80 °C
