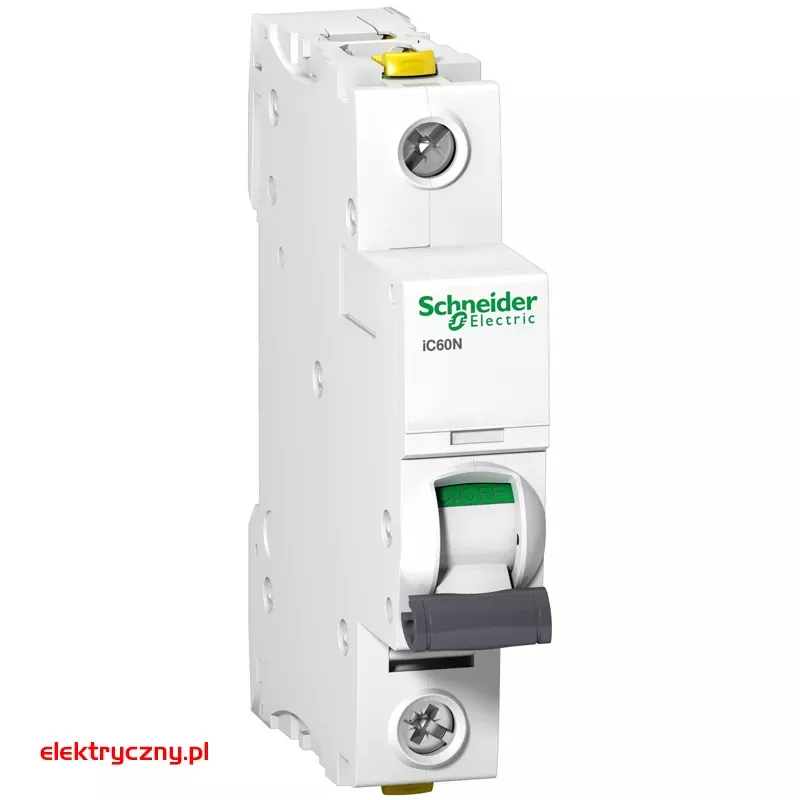

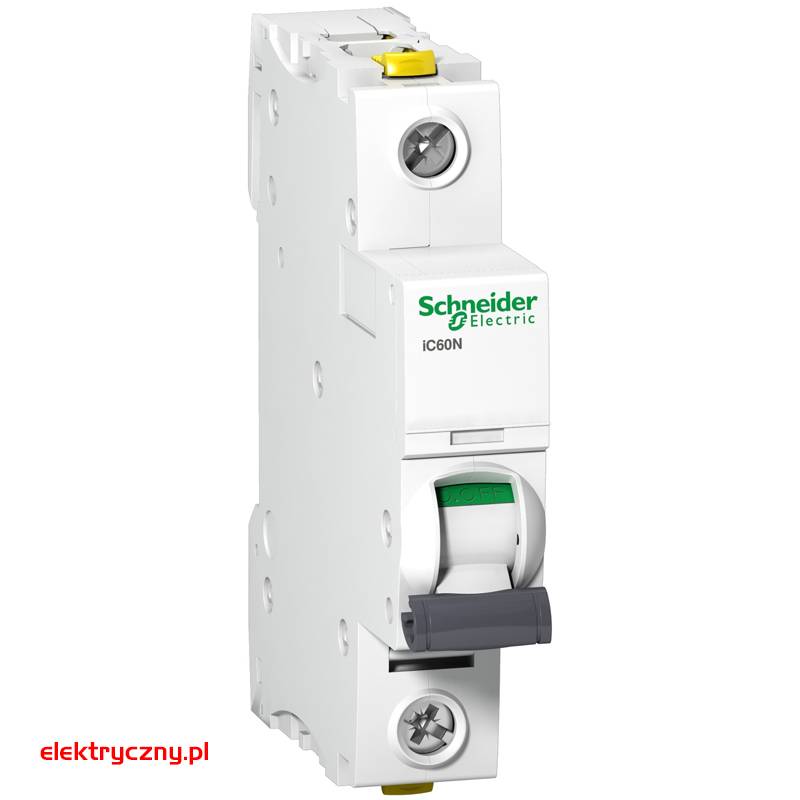

WYŁĄCZNIK NADPRĄDOWY 1P 16A TYP C A9F04116 iC60N-C16 ACTI9 SCHNEIDER ELECTRIC

+
DOKUMENTY DO POBRANIA:
   Karta produktu

OPIS PRODUKTU



  •

    Parametry podstawowe

    zastosowanie urządzenia
    Dystrybucja

    gama produktów
    Acti 9

    Nazwa produktu
    Acti 9 iC60

    Typ produktu lub komponentu
    Wyłącznik nadprądowy

    skrócona nazwa urządzenia
    IC60N

    Opis biegunów
    1P

    ilość zabezpieczonych biegunów
    1

    [In] prąd znamionowy
    16 A

    rodzaj sieci
    Prąd przemienny (AC)
    Prąd stały (DC)

    technologia wyzwalacza
    Termomagnetyczny

    charakterystyka
    C

    zdolność wyłączania
    10 kA Icu zgodnie z EN/IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz
    20 kA Icu zgodnie z EN/IEC 60947-2 - 100...133 V AC 50/60 Hz
    6000 A Icn zgodnie z EN/IEC 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz
    10 kA Icu zgodnie z EN/IEC 60947-2 - 60...72 V prąd stały (DC)
    15 kA Icu conforming to EN/IEC 60947-2 - 12...60 V DC
    36 kA Icu conforming to EN/IEC 60947-2 - 12...60 V AC 50/60 Hz

    kategoria użytkowania
    Kategoria A zgodnie z EN 60898-1
    Kategoria A zgodnie z IEC 60898-1

    funkcja izolacyjna
    Tak zgodnie z EN 60947-2
    Tak zgodnie z IEC 60947-2
    Tak zgodnie z EN 60898-1
    Tak zgodnie z IEC 60898-1

    Normy
    EN 60898-1
    EN 60947-2
    IEC 60898-1
    IEC 60947-2




    Parametry uzupełniające
    częstotliwość sieci
    50/60 Hz

    górna granica wyzwalania magnetycznego
    8 x In +/- 20 %

    [Ics] znamionowy prąd wyłączalny eksploatacyjny
    10 kA 100 % x Icu zgodnie z EN 60947-2 - 72 V prąd stały (DC)
    10 kA 100 % x Icu zgodnie z IEC 60947-2 - 72 V prąd stały (DC)
    6000 A 100 % x Icu zgodnie z IEC 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz
    15 kA 100 % x Icu zgodnie z EN 60947-2 - 12...60 V prąd stały (DC)
    15 kA 100 % x Icu zgodnie z IEC 60947-2 - 12...60 V prąd stały (DC)
    6000 A 100 % x Icu zgodnie z EN 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz
    27 kA 75 % x Icu zgodnie z EN 60947-2 - 12...60 V prąd przemienny (AC) 50/60 Hz
    7.5 kA 75 % x Icu zgodnie z EN 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz
    27 kA 75 % x Icu zgodnie z IEC 60947-2 - 12...60 V prąd przemienny (AC) 50/60 Hz
    7.5 kA 75 % x Icu zgodnie z IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz
    15 kA 75 % x Icu zgodnie z IEC 60947-2 - 100...133 V prąd przemienny (AC) 50/60 Hz
    15 kA 75 % x Icu zgodnie z EN 60947-2 - 100...133 V prąd przemienny (AC) 50/60 Hz

    klasa ograniczenia
    3 zgodnie z EN 60898-1
    3 zgodnie z IEC 60898-1

    Znamionowe napięcie izolacji [Ui]
    500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
    500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2

    Znamionowe napięcie udarowe wytrzymywane [Uimp]
    6 kV zgodnie z EN 60947-2
    6 kV zgodnie z IEC 60947-2

    wskazanie położenia styku
    Tak

    typ sterowania
    Dźwignia

    sygnalizacja lokalna
    Wskaźnik wyzwolenia

    podstawa montażowa
    Szyna DIN

    szerokość w modułach 9 mm
    2

    wysokość
    91 mm

    Szerokość
    18 mm

    głębokość
    78.5 mm

    Masa produktu
    0,125 kg

    kolor
    Biały

    trwałość mechaniczna
    20000 cykli

    trwałość elektryczna
    10000 cykli

    przyłącza - zaciski
    Zacisk podwójny, góra lub dół sztywny przewód/przewody 1...25 mm² maks.
    Zacisk podwójny, góra lub dół elastyczny przewód/przewody 1...16 mm² maks.

    gługość odizolowanego odcinka
    14 mm góra lub dół

    moment dokręcania
    2 N.m góra lub dół

    zabepieczenie różnicowoprądowe
    Bez
