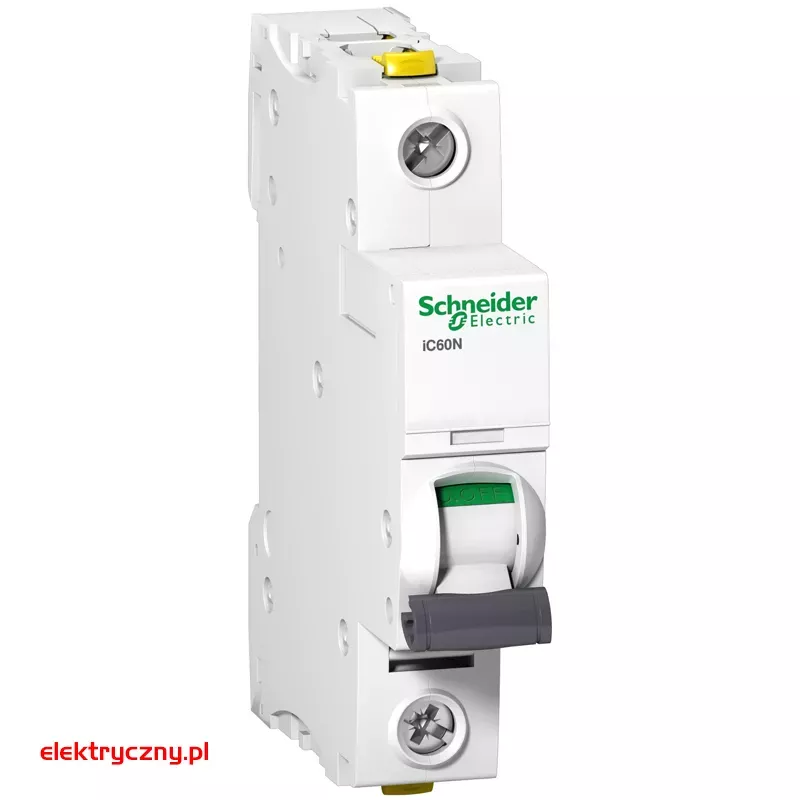

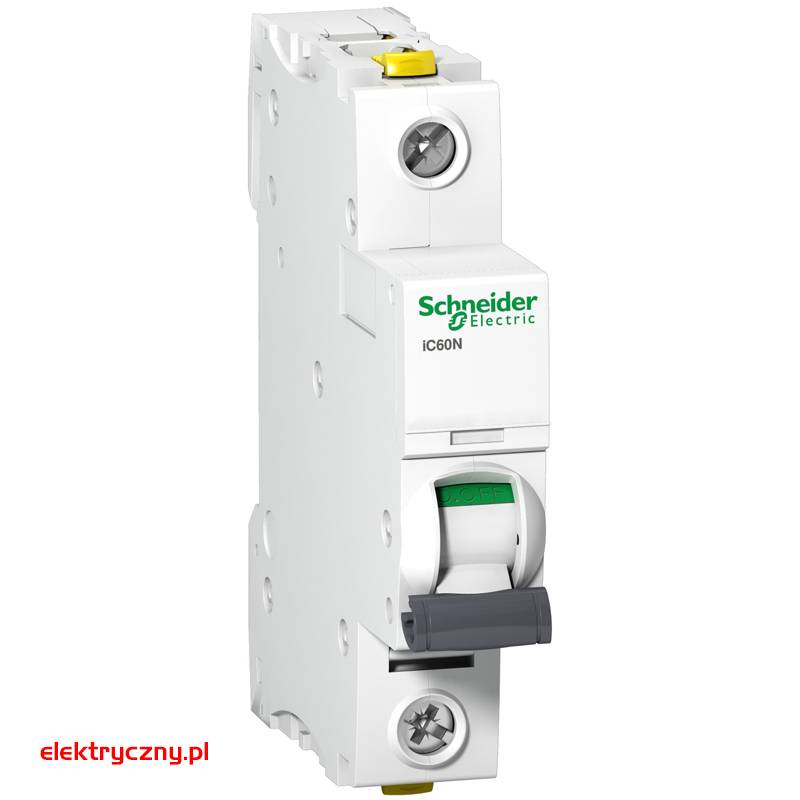

WYŁĄCZNIK NADPRĄDOWY 1P 6A TYP B A9F03106 iC60N-B6 ACTI 9 SCHNEIDER ELECTRIC

WYŁĄCZNIK NADPRĄDOWY 1P 6A TYP B A9F03106 iC60N-B6 ACTI 9 SCHNEIDER ELECTRIC
+
Szt.
DOKUMENTY DO POBRANIA:
   Karta produktu

OPIS PRODUKTU



Parametry podstawowe

zastosowanie urządzenia
Dystrybucja

gama produktów
Acti 9

Nazwa produktu
Acti 9 iC60

Typ produktu lub komponentu
Wyłącznik nadprądowy

skrócona nazwa urządzenia
IC60N

Opis biegunów
1P

ilość zabezpieczonych biegunów
1

[In] prąd znamionowy
6 A

rodzaj sieci
Prąd przemienny (AC)
Prąd stały (DC)

technologia wyzwalacza
Termomagnetyczny

charakterystyka
B

zdolność wyłączania
10 kA Icu zgodnie z EN/IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz
20 kA Icu zgodnie z EN/IEC 60947-2 - 100...133 V AC 50/60 Hz
6000 A Icn zgodnie z EN/IEC 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz
10 kA Icu zgodnie z EN/IEC 60947-2 - 60...72 V prąd stały (DC)
15 kA Icu conforming to EN/IEC 60947-2 - 12...60 V DC
36 kA Icu conforming to EN/IEC 60947-2 - 12...60 V AC 50/60 Hz

kategoria użytkowania
Kategoria A zgodnie z EN 60898-1
Kategoria A zgodnie z IEC 60898-1

funkcja izolacyjna
Tak zgodnie z EN 60947-2
Tak zgodnie z IEC 60947-2
Tak zgodnie z EN 60898-1
Tak zgodnie z IEC 60898-1

Normy
EN 60898-1
EN 60947-2
IEC 60898-1
IEC 60947-2




Parametry uzupełniające
częstotliwość sieci
50/60 Hz

górna granica wyzwalania magnetycznego
4 x In +/- 20 %

[Ics] znamionowy prąd wyłączalny eksploatacyjny
10 kA 100 % x Icu zgodnie z EN 60947-2 - 72 V prąd stały (DC)
10 kA 100 % x Icu zgodnie z IEC 60947-2 - 72 V prąd stały (DC)
6000 A 100 % x Icu zgodnie z IEC 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz
15 kA 100 % x Icu zgodnie z EN 60947-2 - 12...60 V prąd stały (DC)
15 kA 100 % x Icu zgodnie z IEC 60947-2 - 12...60 V prąd stały (DC)
6000 A 100 % x Icu zgodnie z EN 60898-1 - 230 V prąd przemienny (AC) 50/60 Hz
27 kA 75 % x Icu zgodnie z EN 60947-2 - 12...60 V prąd przemienny (AC) 50/60 Hz
7.5 kA 75 % x Icu zgodnie z EN 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz
27 kA 75 % x Icu zgodnie z IEC 60947-2 - 12...60 V prąd przemienny (AC) 50/60 Hz
7.5 kA 75 % x Icu zgodnie z IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz
15 kA 75 % x Icu zgodnie z IEC 60947-2 - 100...133 V prąd przemienny (AC) 50/60 Hz
15 kA 75 % x Icu zgodnie z EN 60947-2 - 100...133 V prąd przemienny (AC) 50/60 Hz

klasa ograniczenia
3 zgodnie z EN 60898-1
3 zgodnie z IEC 60898-1

Znamionowe napięcie izolacji [Ui]
500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2
500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2

Znamionowe napięcie udarowe wytrzymywane [Uimp]
6 kV zgodnie z EN 60947-2
6 kV zgodnie z IEC 60947-2

wskazanie położenia styku
Tak

typ sterowania
Dźwignia

sygnalizacja lokalna
Wskaźnik wyzwolenia

podstawa montażowa
Szyna DIN

szerokość w modułach 9 mm
2

wysokość
91 mm

Szerokość
18 mm

głębokość
78.5 mm

Masa produktu
0,125 kg

kolor
Biały

trwałość mechaniczna
20000 cykli

trwałość elektryczna
10000 cykli

przyłącza - zaciski
Zacisk podwójny, góra lub dół sztywny przewód/przewody 1...25 mm² maks.
Zacisk podwójny, góra lub dół elastyczny przewód/przewody 1...16 mm² maks.

gługość odizolowanego odcinka
14 mm góra lub dół

moment dokręcania
2 N.m góra lub dół

zabepieczenie różnicowoprądowe
Bez
