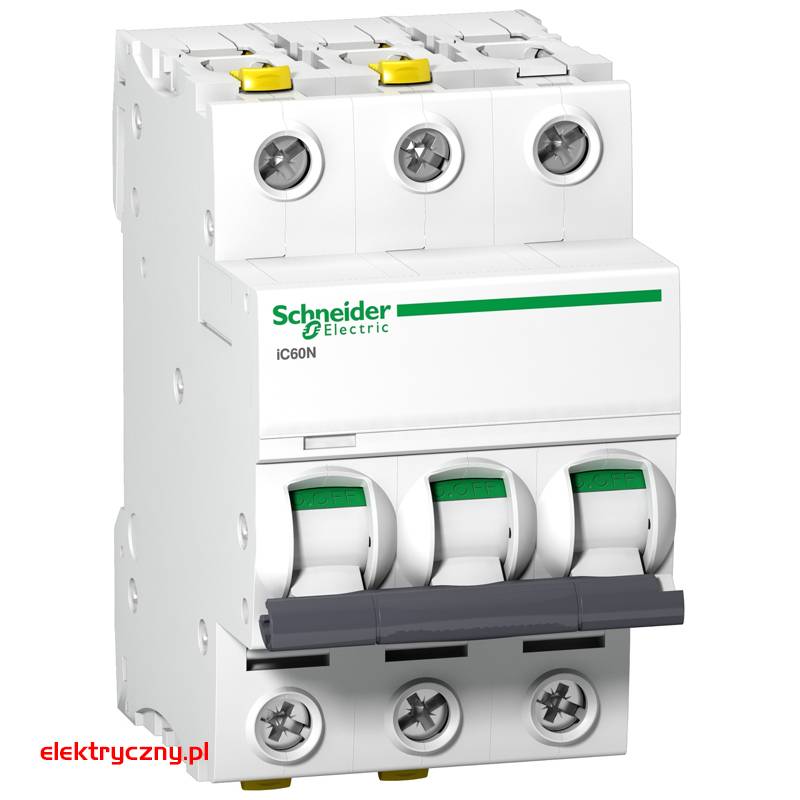

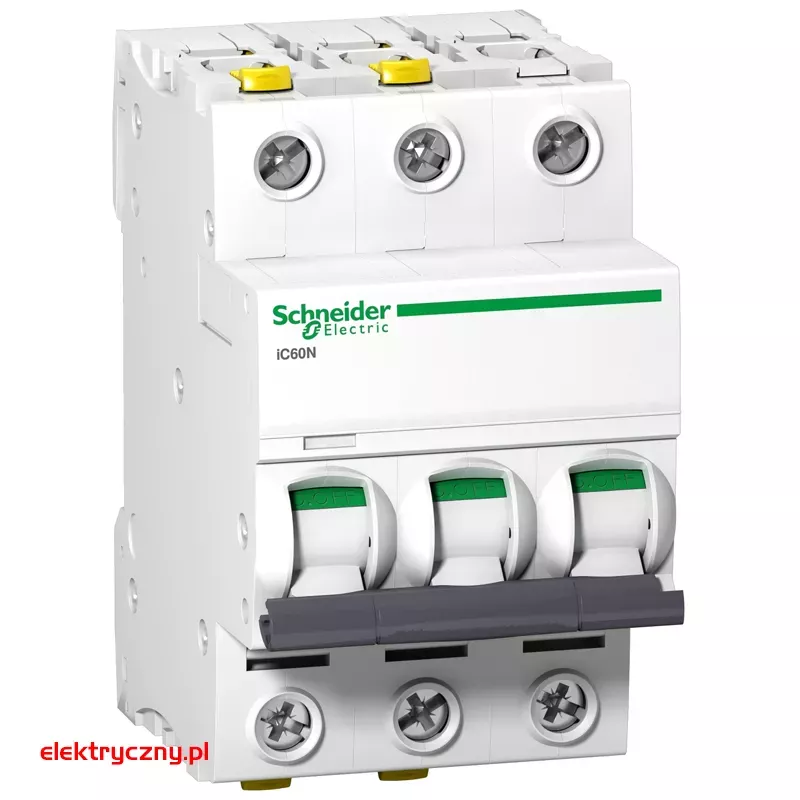

WYŁĄCZNIK NADPRĄDOWY 3P 16A TYP C A9F04316 iC60N-C16-3 ACTI 9 SCHNEIDER ELECTRIC


ELEKTROKLUB

A9F04316

WYŁĄCZNIK NADPRĄDOWY 3P 16A TYP C A9F04316 ACTI 9 SCHNEIDER ELECTRIC

56,00 zł brutto

Dostępne:

na zamówienie

Producent: SCHNEIDER ELECTRIC

Kod producenta: A9F04316

Kod kreskowy: 3606480440663

OPIS PRODUKTU

**Parametry podstawowe**
zastosowanie urządzenia	Dystrybucja
gama produktów	Acti 9
Nazwa produktu	Acti 9 iC60
Typ produktu lub komponentu	Wyłącznik nadprądowy
skrócona nazwa urządzenia	IC60N
Opis biegunów	3P
ilość zabezpieczonych biegunów	3
[In] prąd znamionowy	16 A
rodzaj sieci	Prąd przemienny (AC) Prąd stały (DC)
technologia wyzwalacza	Termomagnetyczny
charakterystyka	C
zdolność wyłączania	6 kA Icu zgodnie z EN/IEC 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz 10 kA Icu zgodnie z EN/IEC 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz 20 kA Icu zgodnie z EN/IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 6000 A Icn zgodnie z EN/IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz 36 kA Icu conforming to EN/IEC 60947-2 - 12...60 V AC 50/60 Hz 36 kA Icu conforming to EN/IEC 60947-2 - 100...133 V AC 50/60 Hz 10 kA Icu zgodnie z EN/IEC 60947-2 - <= 180 V prąd stały (DC)
kategoria użytkowania	Kategoria A zgodnie z EN 60898-1 Kategoria A zgodnie z IEC 60898-1
funkcja izolacyjna	Tak zgodnie z EN 60947-2 Tak zgodnie z IEC 60947-2 Tak zgodnie z EN 60898-1 Tak zgodnie z IEC 60898-1
Normy	EN 60898-1 EN 60947-2 IEC 60898-1 IEC 60947-2

**Parametry uzupełniające**
częstotliwość sieci	50/60 Hz
górna granica wyzwalania magnetycznego	8 x In +/- 20 %
[Ics] znamionowy prąd wyłączalny eksploatacyjny	6000 A 100 % x Icu zgodnie z IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz 10 kA 100 % x Icu zgodnie z IEC 60947-2 - 125...180 V prąd stały (DC) 10 kA 100 % x Icu zgodnie z EN 60947-2 - 125...180 V prąd stały (DC) 6000 A 100 % x Icu zgodnie z EN 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz 4.5 kA 75 % x Icu zgodnie z IEC 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz 15 kA 75 % x Icu zgodnie z EN 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 7.5 kA 75 % x Icu zgodnie z EN 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz 4.5 kA 75 % x Icu zgodnie z EN 60947-2 - 440 V prąd przemienny (AC) 50/60 Hz 15 kA 75 % x Icu zgodnie z IEC 60947-2 - 220...240 V prąd przemienny (AC) 50/60 Hz 7.5 kA 75 % x Icu zgodnie z IEC 60947-2 - 380...415 V prąd przemienny (AC) 50/60 Hz 27 kA 75 % x Icu zgodnie z IEC 60947-2 - 12...133 V prąd przemienny (AC) 50/60 Hz 27 kA 75 % x Icu zgodnie z EN 60947-2 - 12...133 V prąd przemienny (AC) 50/60 Hz
klasa ograniczenia	3 zgodnie z EN 60898-1 3 zgodnie z IEC 60898-1
Znamionowe napięcie izolacji [Ui]	500 V prąd przemienny (AC) 50/60 Hz zgodnie z IEC 60947-2 500 V prąd przemienny (AC) 50/60 Hz zgodnie z EN 60947-2
Znamionowe napięcie udarowe wytrzymywane [Uimp]	6 kV zgodnie z EN 60947-2 6 kV zgodnie z IEC 60947-2
wskazanie położenia styku	Tak
typ sterowania	Dźwignia
sygnalizacja lokalna	Wskaźnik wyzwolenia
podstawa montażowa	Szyna DIN
szerokość w modułach 9 mm	6
wysokość	91 mm
Szerokość	54 mm
głębokość	78.5 mm
Masa produktu	0.375 kg
kolor	Biały
trwałość mechaniczna	20000 cykli
trwałość elektryczna	10000 cykli
przyłącza - zaciski	Zacisk podwójny, góra lub dół sztywny przewód/przewody 1...25 mm² maks. Zacisk podwójny, góra lub dół elastyczny przewód/przewody 1...16 mm² maks.
gługość odizolowanego odcinka	14 mm góra lub dół
moment dokręcania	2 N.m góra lub dół
zabepieczenie różnicowoprądowe	Blok oddzielny
