Automatyczne sterowanie oświetleniem
Automat zmierzchowy AZ-112 230 V to modułowy wyłącznik zmierzchowy przeznaczony do automatycznego sterowania oświetleniem w zależności od natężenia światła dziennego. Urządzenie załącza odbiornik o zmierzchu i wyłącza go o świcie, dzięki czemu sprawdza się w instalacjach takich jak oświetlenie ulic, placów, wystaw, reklam, podjazdów, posesji oraz innych obszarów wymagających niezawodnej automatyki oświetlenia. To praktyczna zmierzchówka do zastosowań domowych, budynkowych i technicznych, pozwalająca ograniczyć ręczną obsługę instalacji oraz poprawić komfort i oszczędność energii. Model AZ-112 współpracuje z zewnętrzną hermetyczną sondą światłoczułą Ø10 mm, którą można umieścić w miejscu o stałym dostępie naturalnego światła dziennego. Takie rozwiązanie ułatwia prawidłowy pomiar oświetlenia i pozwala zamontować moduł sterujący w rozdzielnicy, a czujnik w dogodnym punkcie instalacji. Regulowany próg zadziałania w zakresie 2÷1000 lx umożliwia dopasowanie momentu załączenia światła do warunków otoczenia i potrzeb użytkownika. Urządzenie wyposażono w przekaźnikowy element wykonawczy ze stykiem 1 × NO oraz separacją styku. Maksymalny prąd przy obciążeniu typu AC-1 wynosi 16 A, co pozwala stosować automat w wielu typowych obwodach oświetleniowych. Wbudowane opóźnienie załączenia około 10 s i wyłączenia około 20 s ogranicza wpływ krótkotrwałych zakłóceń, takich jak błyski, refleksy czy wyładowania atmosferyczne, stabilizując pracę instalacji. AZ-112 jest montowany na szynie DIN TH-35 i zajmuje tylko jeden moduł 18 mm, dlatego łatwo mieści się w standardowych rozdzielnicach. Zaciski śrubowe umożliwiają podłączenie przewodów o przekroju do 2,5 mm². Niski pobór mocy 0,56 W oraz praca w temperaturze od -25 do 50°C wspierają efektywne i trwałe działanie w codziennych instalacjach. To rozwiązanie dla osób szukających niezawodnego urządzenia z grupy wyłączniki zmierzchowe, włączniki zmierzchowe i czujniki zmierzchu, które usprawnia sterowanie oświetleniem zewnętrznym oraz automatykę oświetlenia ulicznego.
Automatyczne sterowanie światłem
AZ-112 samoczynnie załącza oświetlenie po zmierzchu i wyłącza je o świcie. Dzięki temu ogranicza konieczność ręcznej obsługi, poprawia wygodę użytkowania instalacji oraz wspiera oszczędność energii w oświetleniu zewnętrznym, reklamowym i technicznym.
Pełny opis produktu — rozwiń / zwiń
Precyzyjna regulacja progu zadziałania
Zakres nastawy 2÷1000 lx pozwala dopasować moment włączenia odbiornika do lokalnych warunków oświetleniowych. Regulacja potencjometrem umożliwia ustawienie wcześniejszego lub późniejszego załączania, co ułatwia optymalizację pracy instalacji.
Hermetyczna sonda zewnętrzna
Zewnętrzny czujnik światłoczuły o stopniu ochrony IP65 można zamontować w miejscu najlepiej odwzorowującym naturalne światło dzienne. Oddzielenie sondy od modułu w rozdzielnicy zwiększa elastyczność montażu i stabilność działania automatu.
Zastosowanie AZ-112
Kompaktowy format
Zajmuje tylko jeden moduł w rozdzielnicy.
Stabilna praca
Opóźnienia ograniczają reakcję na chwilowe zakłócenia.
Uniwersalne zastosowanie
Do oświetlenia ulic, placów, reklam i posesji.

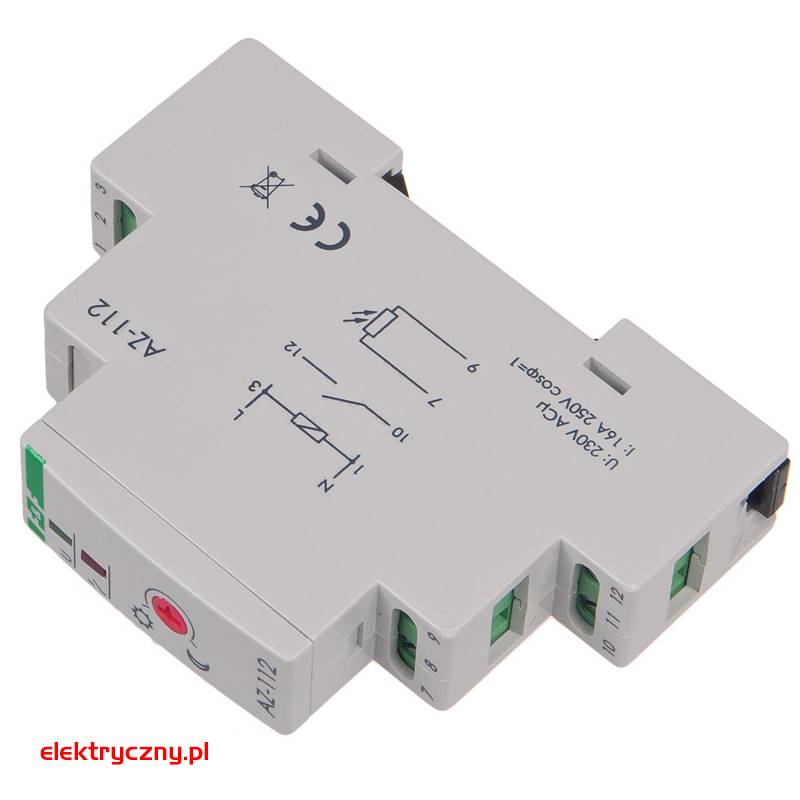

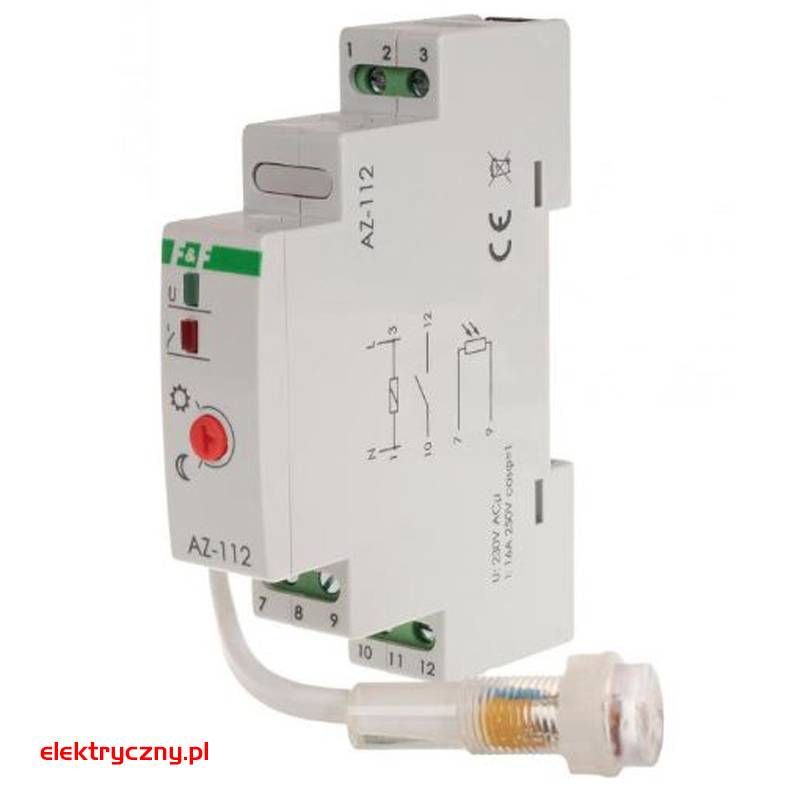

AZ-112 — wizualizacja urządzenia
Poznaj inne zalety AZ-112
Obudowa modułowa 18 mm
Widoczna, wąska obudowa w standardzie jednego modułu umożliwia montaż urządzenia w rozdzielnicy elektrycznej na szynie DIN TH-35.
Zaciski śrubowe
Na obudowie znajdują się zaciski śrubowe do podłączenia zasilania, sondy oraz sterowanego obwodu zgodnie z oznaczeniami urządzenia.
Frontowy regulator progu
Na panelu przednim znajduje się regulacja progu zadziałania obsługiwana wkrętakiem, z oznaczeniami kierunku ustawienia załączenia.
Oznaczenia przyłączeniowe
Widoczne opisy zacisków pomagają zidentyfikować przyłącze zasilania, wejście sondy oraz separowany styk wykonawczy NO.

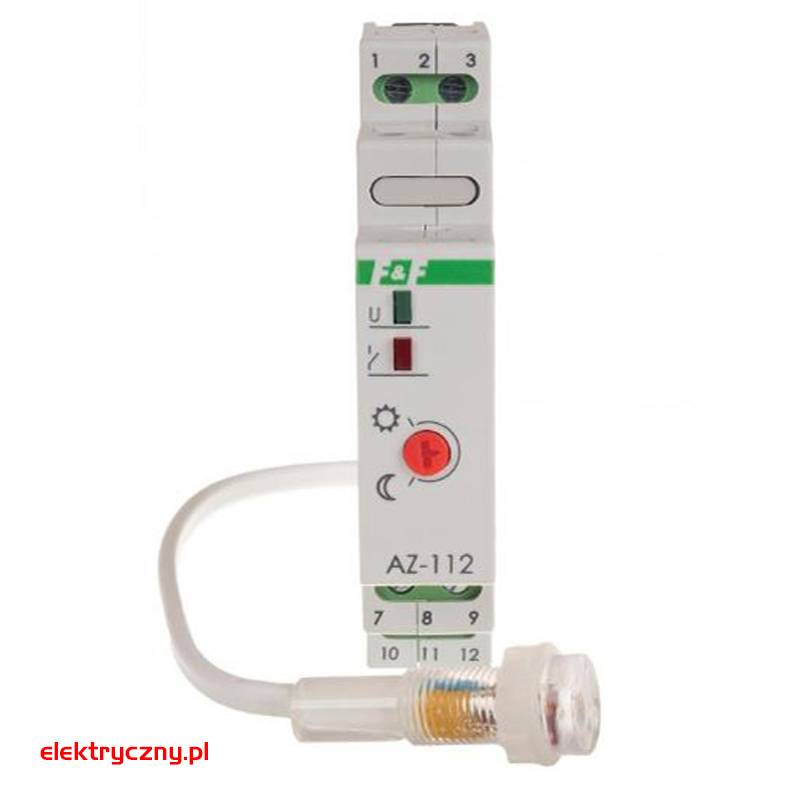

Sonda zewnętrzna Ø10 mm
W komplecie znajduje się mała hermetyczna sonda światłoczuła Ø10 mm z przewodem, przeznaczona do montażu poza rozdzielnicą.
Schematy i wymiary
Wymiary
Schemat podłączenia
Parametry techniczne
| Częstotliwość znamionowa |
50-50 Hz |
| Maksymalna zdolność łączeniowa dla żarówek |
2000 W |
| Maksymalna zdolność łączeniowa dla świetlówek |
600 VA |
| Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) |
750 VA |
| Znamionowy prąd załączania |
16 A |
| Zakres regulacji jasności |
2-1000 lx |
| Szerokość wyrażona liczbą modułów |
1 |
| Sposób montażu czujnika |
Inne |
| Sposób montażu |
Szyna DIN |
| Stopień ochrony (IP) |
IP20 |
| Stopień ochrony (IP) czujnika |
IP65 |
| Napięcie znamionowe |
230 V |
| Maks. moc przełączana LED |
250 W |
| Maksymalna długość przewodu czujnika |
10 m |
| Maksymalny prąd załączania (cos φ = 0,6) |
12 A |
| Głębokość wbudowania |
65 mm |
| Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO) |
0 VA |
| Znamionowe napięcie czujnika |
0 V |
