Automatyczne sterowanie oświetleniem
Automat zmierzchowy AZ-112 PLUS 230 V to modułowy wyłącznik zmierzchowy przeznaczony do automatycznego sterowania oświetleniem w zależności od natężenia światła dziennego. Urządzenie załącza odbiornik o zmierzchu i wyłącza go o świcie, dzięki czemu sprawdza się w instalacjach takich jak sterowanie oświetleniem zewnętrznym, automatyka oświetlenia ulicznego, oświetlenie placów, posesji, wystaw, reklam oraz innych obiektów wymagających pracy według warunków oświetleniowych. W komplecie znajduje się zewnętrzna sonda PLUS o stopniu ochrony IP65, przeznaczona do montażu w miejscu ze stałym dostępem naturalnego światła dziennego. Regulowany próg zadziałania w zakresie 2÷1000 lx pozwala dopasować moment załączenia do warunków instalacji i oczekiwań użytkownika. Wbudowane opóźnienie włączenia około 10 s oraz wyłączenia około 20 s ogranicza wpływ chwilowych zakłóceń świetlnych, na przykład wyładowań atmosferycznych, na pracę automatu. Maksymalny prąd załączenia przy obciążeniu typu AC-1 wynosi 16 A, posiada separowany styk NO oraz montaż na szynie DIN TH-35 w rozdzielnicy. To praktyczna zmierzchówka dla instalacji domowych, budynkowych i użytkowych, która zwiększa komfort, poprawia efektywność energetyczną i ogranicza konieczność ręcznej obsługi oświetlenia. W kategorii wyłączniki zmierzchowe, włączniki zmierzchowe i czujniki zmierzchu model AZ-112 PLUS wyróżnia się prostą regulacją, niskim poborem mocy oraz hermetyczną sondą zewnętrzną.
Precyzyjna regulacja załączenia
Zakres nastawy 2÷1000 lx umożliwia dopasowanie progu załączenia oświetlenia do konkretnej instalacji. Użytkownik może ustawić wcześniejsze lub późniejsze załączenie za pomocą potencjometru, co ułatwia optymalizację pracy oświetlenia zewnętrznego.

Dołączona sonda światłoczuła IP65 pozwala mierzyć natężenie światła poza rozdzielnicą, w miejscu odpowiednim dla warunków dziennych. Rozwiązanie zwiększa dokładność działania i ułatwia zastosowanie w instalacjach ulicznych, reklamowych oraz budynkowych.

Pełny opis produktu — rozwiń / zwiń
Odporność na chwilowe zakłócenia
Układ opóźniający załączenie i wyłączenie ogranicza reakcje na krótkotrwałe zmiany oświetlenia. Dzięki temu automat stabilniej steruje odbiornikiem, co poprawia niezawodność pracy i zmniejsza ryzyko przypadkowego przełączania.

Zastosowanie AZ-112-PLUS
Automatyczna praca
Załącza oświetlenie o zmierzchu i wyłącza o świcie.
Niski pobór mocy
Pobór własny wynosi tylko 0,56 W.
Szeroki zakres temperatur
Praca w warunkach od -25 do 50°C.

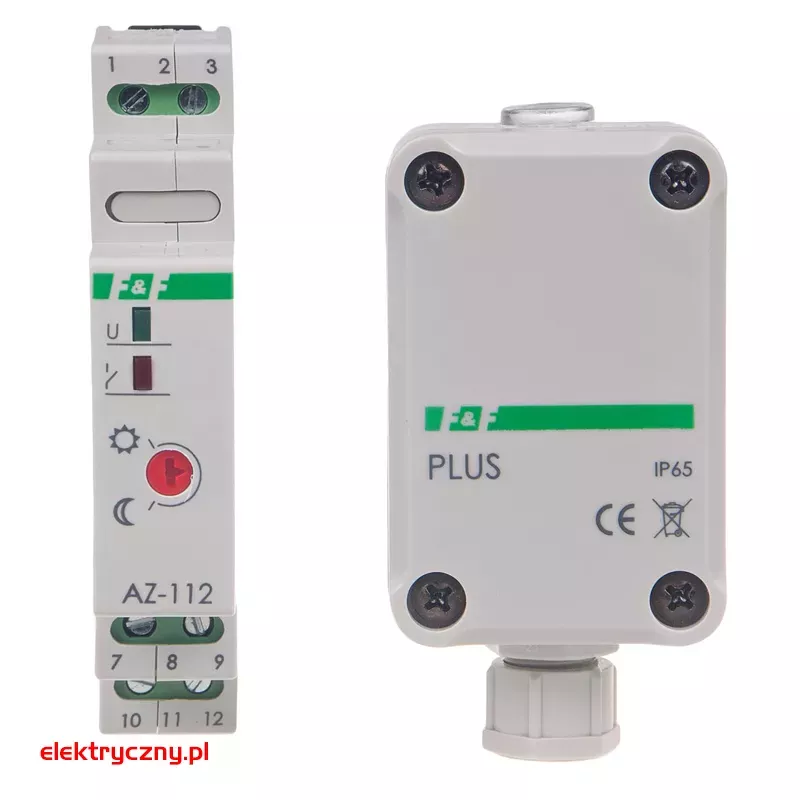

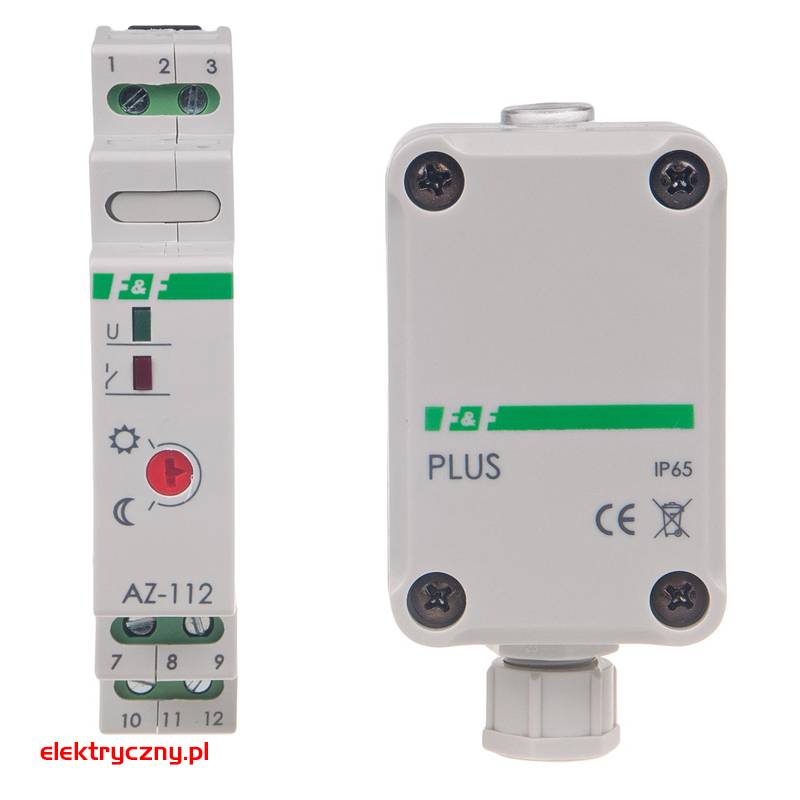

AZ-112-PLUS — wizualizacja urządzenia

Poznaj inne zalety AZ-112-PLUS

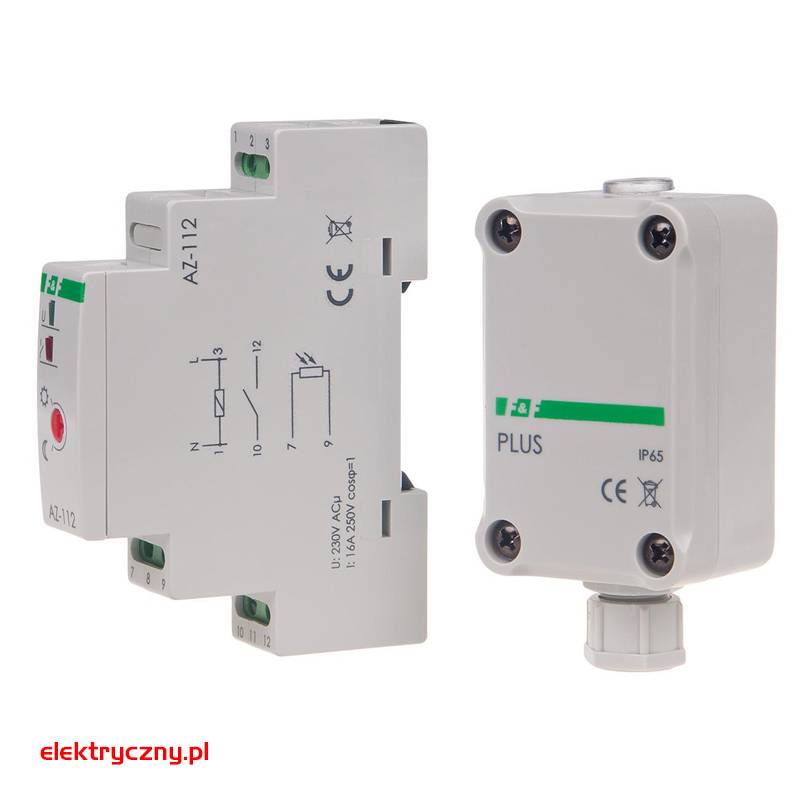

Modułowa obudowa DIN
Urządzenie ma obudowę o szerokości 1 modułu, czyli 18 mm, przeznaczoną do montażu w rozdzielnicy.
Zaciski śrubowe
Na froncie obudowy widoczne są zaciski śrubowe do podłączenia zasilania, sondy oraz styku wykonawczego.
Potencjometr regulacyjny
Na panelu znajduje się regulacja progu zadziałania z oznaczeniami kierunku ustawienia wcześniejszego lub późniejszego załączenia.

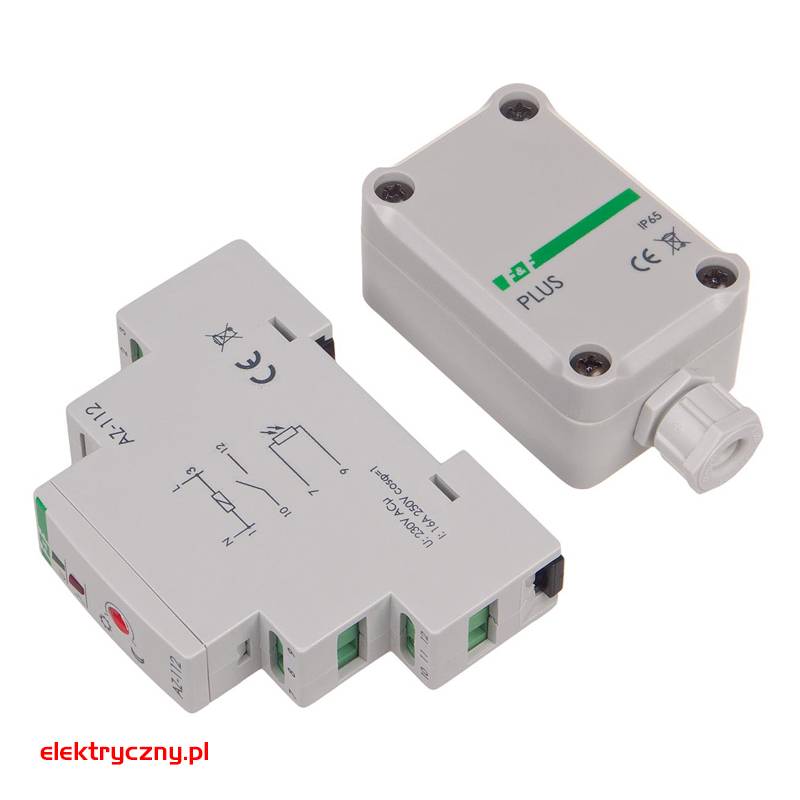

Sonda zewnętrzna PLUS
Widoczna jest osobna, małogabarytowa puszka sondy światłoczułej z pokrywą mocowaną śrubami.
Dławnica przewodu sondy
Obudowa sondy posiada widoczną dławnicę PG7 do wprowadzenia okrągłego przewodu przyłączeniowego.
Schematy i wymiary
Wymiary
Wymiary sondy
Schemat podłączenia

Parametry techniczne
| Napięcie znamionowe |
230 V |
| Częstotliwość znamionowa |
50-50 Hz |
| Maksymalna zdolność łączeniowa dla żarówek |
2000 W |
| Maksymalna zdolność łączeniowa dla świetlówek |
600 VA |
| Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) |
750 VA |
| Znamionowy prąd załączania |
16 A |
| Zakres regulacji jasności |
2-1000 lx |
| Szerokość wyrażona liczbą modułów |
1 |
| Sposób montażu czujnika |
Inne |
| Sposób montażu |
Szyna DIN |
| Stopień ochrony (IP) |
IP20 |
| Stopień ochrony (IP) czujnika |
IP65 |
| Maks. moc przełączana LED |
250 W |
| Maksymalny prąd załączania (cos φ = 0,6) |
12 A |
| Maksymalna długość przewodu czujnika |
10 m |
| Głębokość wbudowania |
65 mm |
| Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO) |
0 VA |
| Znamionowe napięcie czujnika |
0 V |
