CZUJNIK KOLEJNOŚCI I ZANIKU FAZ CKF-B F&F

CZUJNIK KOLEJNOŚCI I ZANIKU FAZ CKF-B F&F

Name: CZUJNIK KOLEJNOŚCI I ZANIKU FAZ CKF-B F&F
Brand: F & F
SKU: 23055
Price: 81.36 PLN
Availability: InStock

CKF-B

CZUJNIK KOLEJNOŚCI I ZANIKU FAZ CKF-B F&F

81,36 zł

Dostępne: 2 szt

Realizacja: Natychmiast

Producent: F & F

Kod producenta: CKF-B

Kod kreskowy:

Darmowa wysyłka od 200zł - sprawdź szczegóły

porównaj

OPIS PRODUKTU

CKF-B

Czujnik kolejności i zaniku fazy CKF-B

CKF-B – czujnik kolejności i zaniku fazy do ochrony silników

Ochrona silników trójfazowych

Czujnik kolejności i zaniku fazy CKF-B to przekaźnik kontroli faz przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Urządzenie monitoruje obecność faz, asymetrię napięć, przekroczenie dopuszczalnych wartości napięć fazowych oraz prawidłową kolejność faz, ograniczając ryzyko pracy silnika w warunkach mogących doprowadzić do jego uszkodzenia. CKF-B sprawdza się w układach automatyki przemysłowej, budynkowej i technicznej, w których kluczowe znaczenie ma niezawodne sterowanie napędem oraz kontrola zasilania trójfazowego. Stały próg asymetrii napięciowej zadziałania 55 V oraz histereza 5 V zapewniają powtarzalne działanie bez konieczności regulacji. W przypadku zaniku napięcia w co najmniej jednej fazie lub przekroczenia dopuszczalnej asymetrii urządzenie wyłącza silnik z opóźnieniem 4 s, co pomaga uniknąć niepotrzebnych odłączeń przy krótkotrwałych spadkach napięcia. CKF-B blokuje również uruchomienie silnika przy nieprawidłowej kolejności faz, chroniąc przed niepożądaną zmianą kierunku obrotów. Przekaźnikowy styk 1×NO można włączyć w obwód cewki stycznika, co ułatwia integrację z typowymi instalacjami sterowania. To praktyczne rozwiązanie dla aplikacji, w których wymagane są czujniki zaniku fazy, zabezpieczenie asymetrii zasilania, ochrona silników trójfazowych, kontrola kolejności faz oraz czujniki napięcia fazowego w kompaktowej obudowie na szynę DIN TH-35.

Dlaczego warto wybrać CKF-B?

Zasilanie 3×400V + N

Kontrola zaniku i asymetrii faz

Kontrola kolejności faz

Przekaźnikowy styk 1×NO

Obciążenie styku do 10 A

Opóźnienie wyłączenia 4 s

Sygnalizacja zasilania 2×LED

Montaż na szynie DIN TH-35

Obudowa 2 moduły, IP20

Ochrona silników trójfazowych

CKF-B odłącza napęd przy zaniku fazy lub nadmiernej asymetrii napięć, ograniczając ryzyko przeciążenia i uszkodzenia silnika. To istotne zabezpieczenie w układach pomp, wentylatorów, maszyn oraz innych odbiorników wymagających stabilnego zasilania trójfazowego.

Blokada złej kolejności faz

Urządzenie kontroluje kolejność faz i nie pozwala na uruchomienie silnika, gdy zamiana faz mogłaby spowodować niepożądany kierunek wirowania. Dzięki temu zwiększa bezpieczeństwo eksploatacji oraz chroni instalację przed skutkami błędnego podłączenia.

Odporność na chwilowe spadki

Opóźnienie wyłączenia 4 s zapobiega przypadkowemu zatrzymaniu silnika przy krótkotrwałych zakłóceniach napięcia. Automatyczny powrót po ustąpieniu anomalii i przekroczeniu histerezy 5 V wspiera ciągłość pracy instalacji bez zbędnej ingerencji obsługi.

Pełny opis produktu — rozwiń / zwiń

Zastosowanie CKF-B

Stały próg

Asymetria 55 V bez regulacji użytkownika.

Niski pobór

Pobór mocy 0,8 W ogranicza straty w rozdzielnicy.

Styk separowany

Separacja styku ułatwia włączenie w obwód sterowania.

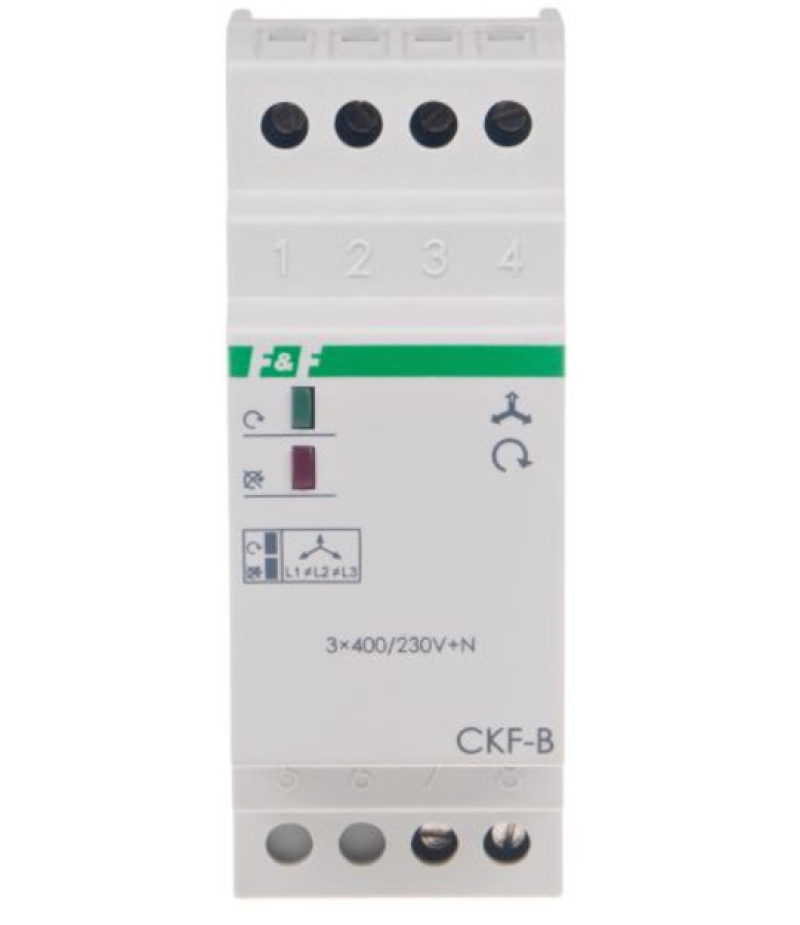

CKF-B — wizualizacja urządzenia

Poznaj inne zalety CKF-B

Obudowa modułowa

Urządzenie ma obudowę o szerokości 2 modułów, przeznaczoną do montażu w rozdzielnicach i szafach sterowniczych.

Zaciski śrubowe

Na froncie dostępne są zaciski śrubowe do podłączenia przewodów zasilających oraz obwodu przekaźnikowego.

Oznaczenia przyłączeniowe

Widoczne oznaczenia L1, L2, L3, N oraz numeracja zacisków ułatwiają identyfikację punktów podłączenia.

Dwie diody LED

Na panelu znajdują się dwie diody sygnalizacyjne informujące o stanie zasilania i kolejności faz.

Montaż na szynie

Konstrukcja obudowy jest przystosowana do instalacji na standardowej szynie DIN TH-35 w rozdzielnicy.

Materiały dodatkowe

Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT

Jeśli film się nie wyświetla, obejrzyj go w YouTube

Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz

Jeśli film się nie wyświetla, obejrzyj go w YouTube

ZABEZPIECZENIE POMPY CIEPŁA →Jak sprawdzić kolejność faz w trójfazowej instalacji elektrycznej niskiego napięcia →

Schematy

Wymiary

Schemat podłączenia

Parametry techniczne

Z odłączalnymi zaciskami	Nie
Wymagane zewnętrzne źródło zasilania	Tak
Kontrola kolejności faz	Tak
Detekcja zaniku fazy	Tak
Funkcja kontroli podnapięciowej	Tak
Funkcja kontroli nadnapięciowej	Nie
Kontrola asymetrii faz	Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania	1,5 s
Liczba styków zwiernych	0
Rodzaj połączenia elektrycznego	Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz	150-280 V
Minimalna regulowana zwłoka czasowa przy podaniu zasilania	3,5 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania	3,5 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania	1,5 s
Liczba styków rozwiernych	1
Liczba styków przełącznych	0
Napięcie pracy dla AC 50 Hz	150-280 V
Znamionowy prąd załączania	10 A
Rodzaj napięcia zasilającego	AC
Rodzaj napięcia zasilania	AC
Głębokość	0 mm
Wysokość	0 mm
Szerokość	0 mm

Poznaj inne czujniki kontroli faz

CKF-317

Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz CKF-317 przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach grożących zniszczeniem silnika, takich jak zanik napięcia w co najmniej jednej fazie lub asymetria napięć między fazami. Zabezpiecza także kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-317-TRMS

Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej . Czujnik zadziała, gdy zaniknie napięcie w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami ( zagrożenie zniszczenia silnika). CKF-317-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-319-TRMS

Czujnik kolejności i zaniku fazy CKF-319 TrueRMS Do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-319-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-BR

regulowany próg asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz CKF-BR zabezpiecza silnik elektryczny zasilany z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami,co grozi zniszczeniem silnika. Przekaźniki kolejności i zaniku fazy wykrywają również niepoprawną kolejność faz zasilania, uniemożliwiając tym samym wirowanie silnika w nieprawidłowym kierunku.

CKF-BR-TRMS

Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz CKF-BR TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika. CKF-BR-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku

CKF-BT

Czujnik kolejności i zaniku fazy CKF-BT z regulowanym czasem zadziałania . Styk 1NO/NC. Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania przed zniszczeniem silników elektrycznych zasilanych z sieci trójfazowej w przypadku zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami. Zabezpiecza także kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-B-TRMS

Ze stałym progiem asymetrii napięciowej zadziałania . Styk 1 x NO. Czujnik kolejności i zaniku faz CKF-B TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami , grożących zniszczeniem silnika oraz do zabezpieczenia kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-BT-TRMS

Z regulowanym czasem zadziałania. Styk 1NO/NC. Czujnik kolejności i zaniku faz CKF-BT-TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-BT-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

Pliki do pobrania

Deklaracja pochodzenia →Deklaracja RoHS →Karta katalogowa CKF-B →Instrukcja obsługi CKF-B →Instrukcja obsługi CKF-B TrueRMS →Schemat CAD — DXF →Deklaracja zgodności CE →Oświadczenie REACH →
