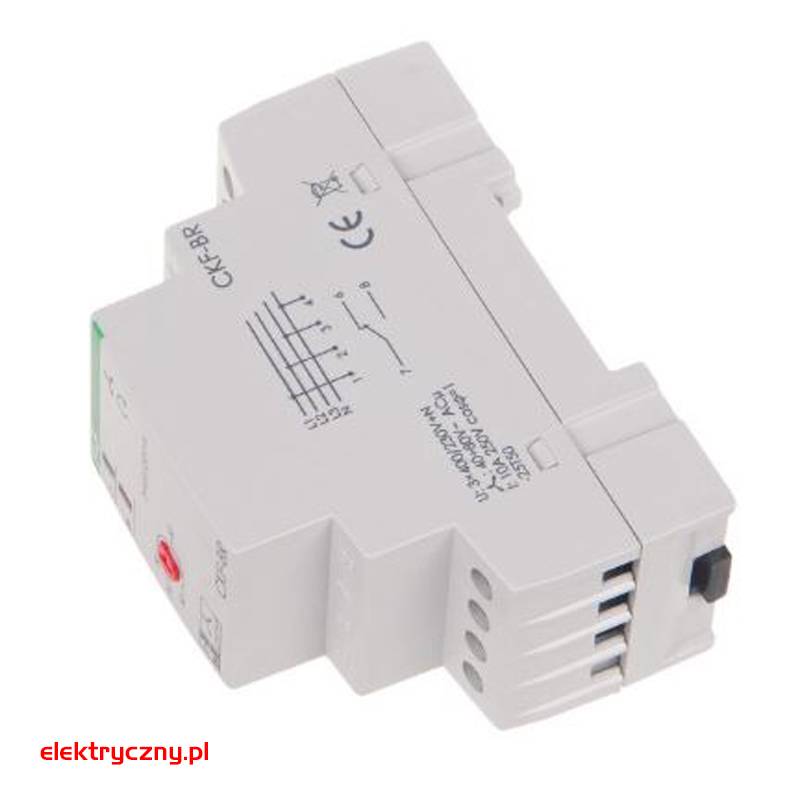

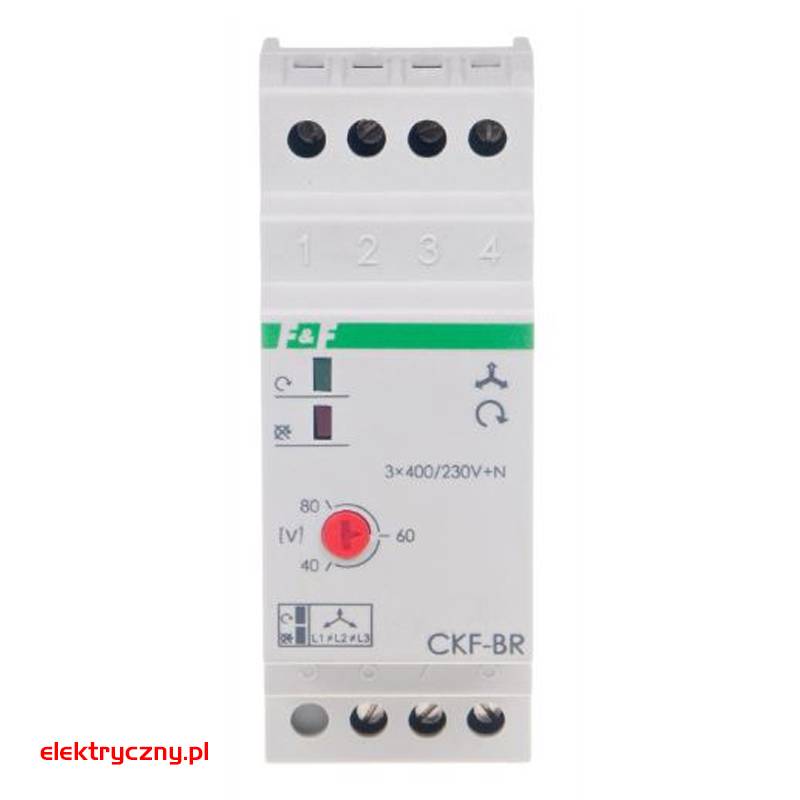

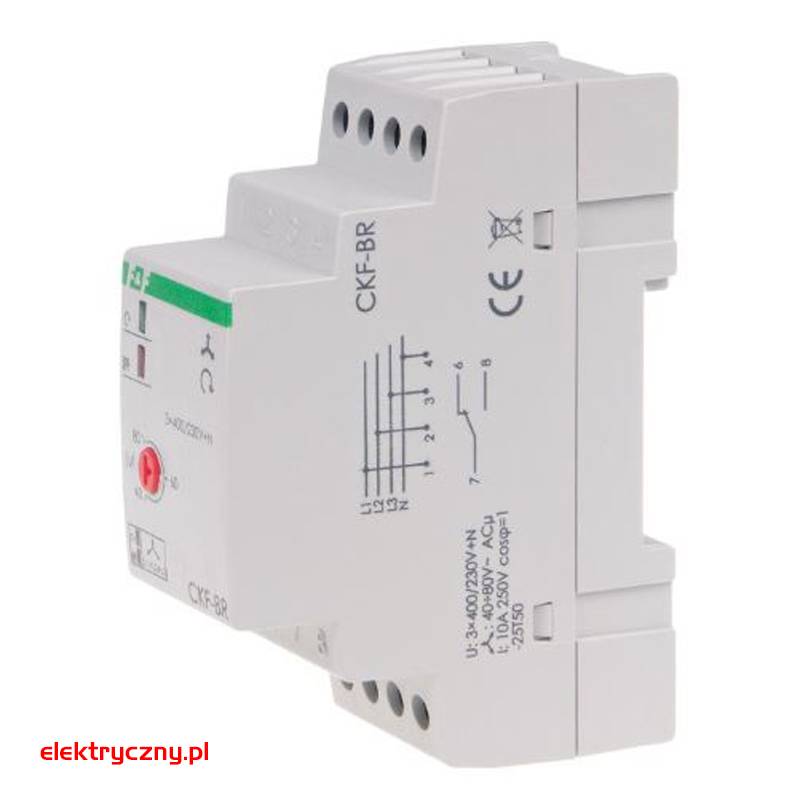

CZUJNIK KOLEJNOŚCI I ZANIKU FAZ CKF-BR F&F

+
Szt.
DOKUMENTY DO POBRANIA:
   Karta produktu

OPIS PRODUKTU



Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika oraz zabezpieczeniem kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.






Zanik napięcia w co najmniej jednej, dowolnej fazie lub asymetria napięciowa między fazami powyżej progu zadziałania spowoduje wyłączenie silnika. Wyłączenie nastąpi z opóźnieniem 4 s, co zapobiega przypadkowemu odłączeniu silnika przy chwilowym spadku napięcia. Ponowne załączenie nastąpi automatycznie przy wzroście napięcia o 5 V powyżej napięcia zadziałania (tj. o wartość histerezy napięciowej). Przy powyższych anomaliach uruchomienie silnika jest niemożliwe. W przypadku zmiany kolejności faz przed czujnikiem powodującej niepożądaną zmianę kierunku wirowania silnika, czujnik nie pozwoli na uruchomienie silnika. Ponowne załączenie jest możliwe po powrocie właściwej kolejności faz.

DANE TECHNICZNE



Napięcie zasilania 3 × 400 V + N
Współpraca z agregatami prądotwórczymi NIE
Kontrola zaniku / asymetrii faz TAK
Kontrola kolejności faz TAK
Kontrola styków stycznika NIE
Element wykonawczy przekaźnik
Maksymalny prąd obciążenia 10 A
Konfiguracja styków 1 × NO/NC
Separacja styku TAK
Asymetria napięciowa zadziałania 40÷80 V
Histereza napięciowa 5 V
Opóźnienie wyłączenia 4 s
Kontrola zasilania 2 × LED
Przyłącze zaciski śrubowe 4,0 mm²
Moment dokręcający 0,5 Nm
Pobór mocy 1,6 W
Temperatura pracy -25÷40°C
Wymiary 2 moduły (35 mm)
Montaż na szynie 35 mm
Stopień ochrony IP20
