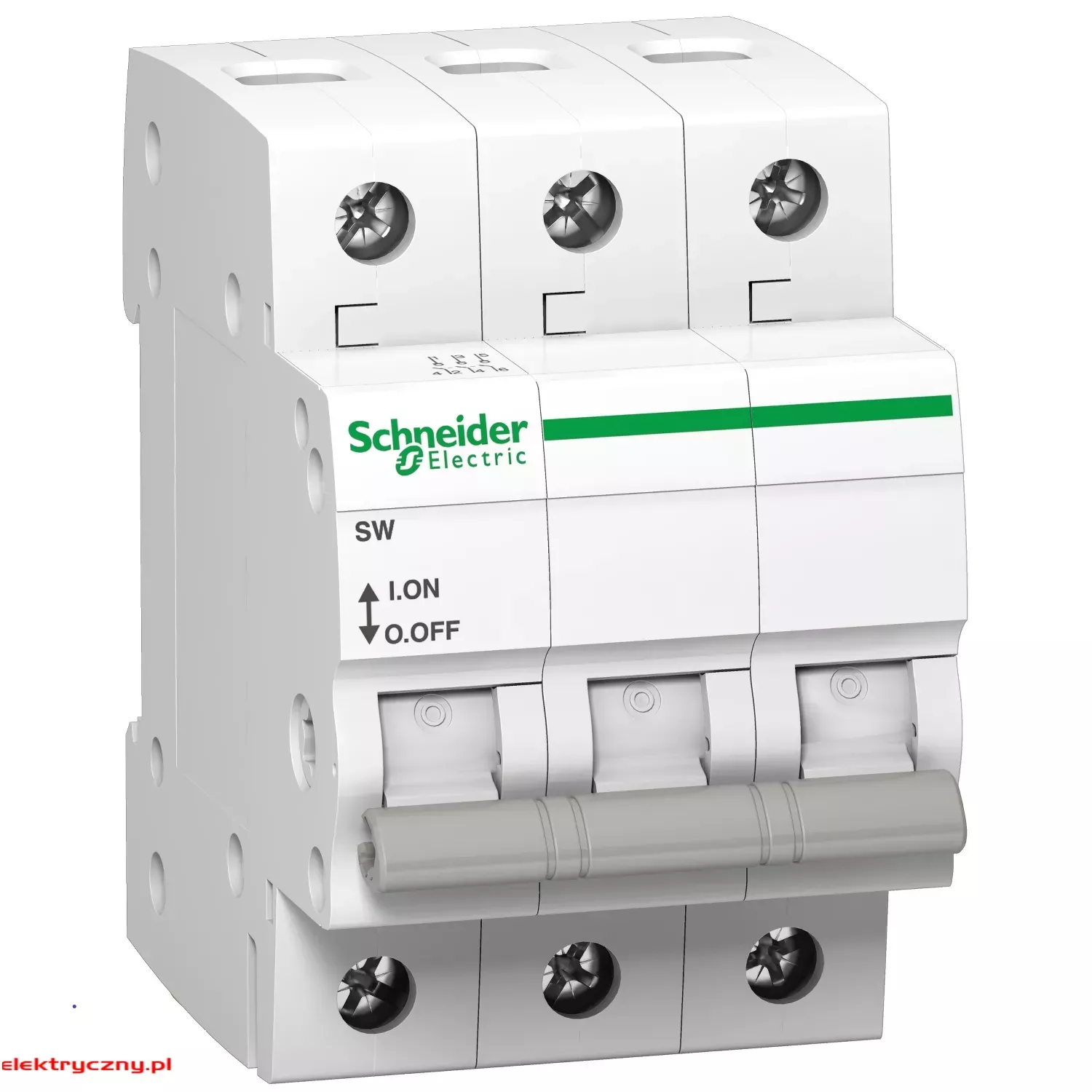

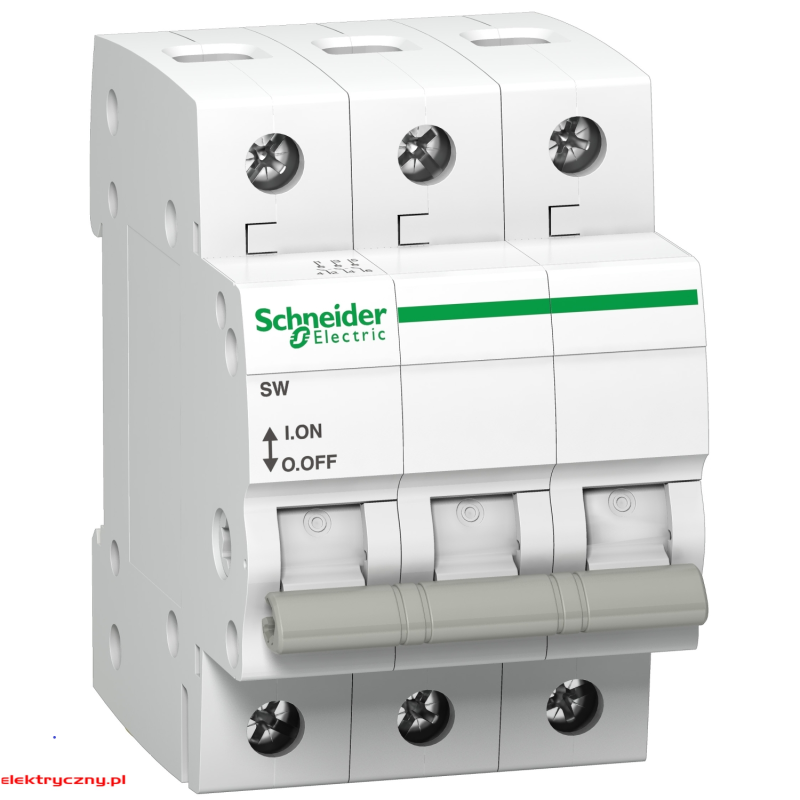

ROZŁĄCZNIK IZOLACYJNY SW 3P 63A 415VAC A9S62363 ACTI9 SCHNEIDER ELECTRIC

OPIS PRODUKTU



Parametry podstawowe

gama produktów	Acti 9
Nazwa produktu	Acti 9 SW
Typ produktu lub komponentu	Rozłącznik
skrócona nazwa urządzenia	SW
zastosowanie urządzenia	Sterowanie Izolacja
Opis biegunów	3P
kategoria użytkowania	AC-22A



Parametry uzupełniające

Znamionowy prąd łączeniowy [Ie]	63 A 415 V AC 50/60 Hz
[Ue] znamionowe napięcie łączeniowe	415 V prąd przemienny (AC) 50/60 Hz
znamionowy prąd załączalny zwarciowy [Icm]	4.2 kA rozłącznik izolacyjny samodzielny
[Icw] znamionowy prąd krótkotrwały wytrzymywany	1260 A
Znamionowe napięcie izolacji [Ui]	500 V prąd przemienny (AC) 50/60 Hz
Znamionowe napięcie udarowe wytrzymywane [Uimp]	6 kV zgodnie z IEC 60947-3
typ sterowania	Dźwignia
sposób montażu	Stacjonarny
podstawa montażowa	Szyna DIN
dopasowanie do szyn łączeniowych i bloków rozdzielczych	Strona dolna : połączenie podwójne
szerokość w modułach 9 mm	6
wysokość	81 mm
Szerokość	54 mm
głębokość	73 mm
Masa produktu	230 g
kolor	Biały
trwałość mechaniczna	50000 cykli
trwałość elektryczna	20000 cykli
przyłącza - zaciski	Tunnel type terminals: (top or bottom) rigid Zaciski typu tunelowego: (góra lub dół) elastyczny Zaciski typu tunelowego: (góra lub dół) elastyczny z tulejką
długość izolacji zdejmowanej z kabla	9 mm
Moment dokręcania	3.5 N.m
