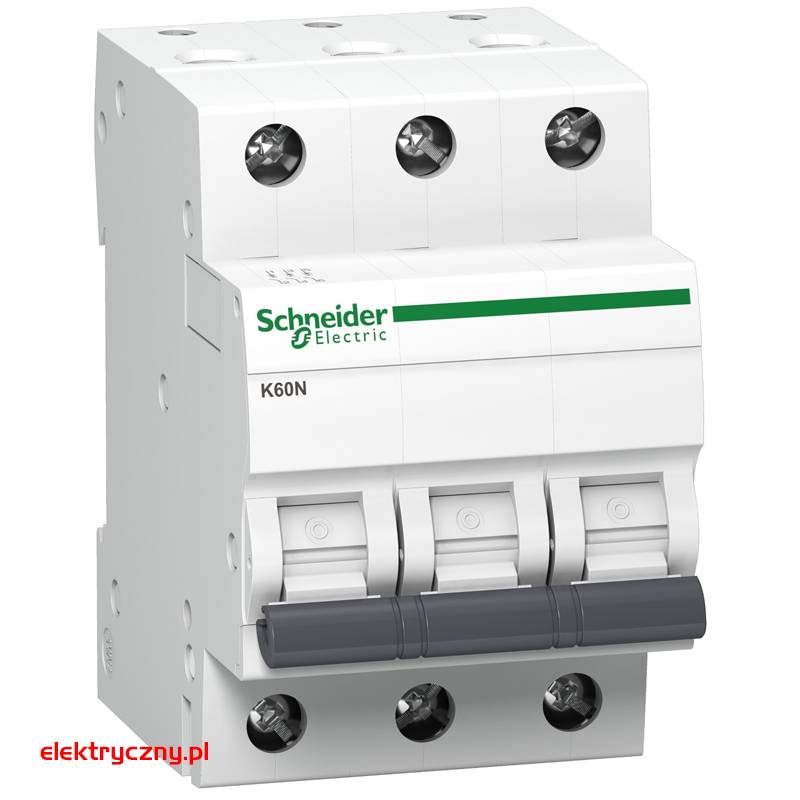

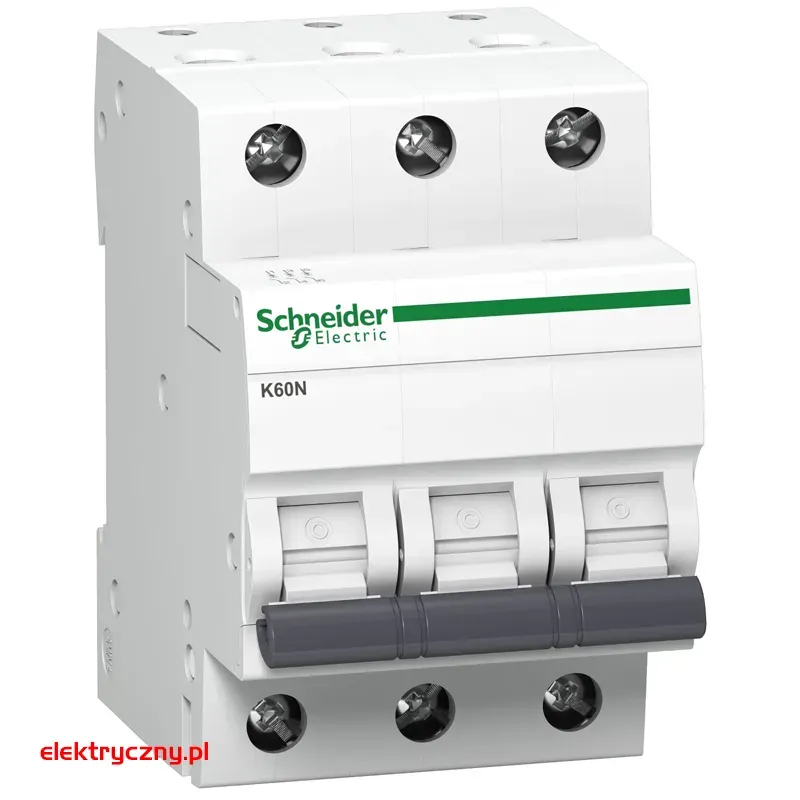

WYŁĄCZNIK NADPRĄDOWY 3P 25A TYP B A9K01325 K60N-B25-3 ACTI9 SCHNEIDER ELECTRIC

+
DOKUMENTY DO POBRANIA:
   Karta produktu

OPIS PRODUKTU




Parametry podstawowe

zastosowanie urządzenia
Dystrybucja

gama produktów
Acti 9

Nazwa produktu
Acti 9 K60

Typ produktu lub komponentu
Wyłącznik nadprądowy

skrócona nazwa urządzenia
K60N

Opis biegunów
3P

ilość zabezpieczonych biegunów
3

[In] prąd znamionowy
25 A

rodzaj sieci
Prąd przemienny (AC)

technologia wyzwalacza
Termomagnetyczny

charakterystyka
B

zdolność wyłączania
6000 A Icn zgodnie z EN/IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz

kategoria użytkowania
Kategoria A zgodnie z IEC 60947-2

funkcja izolacyjna
Tak zgodnie z EN/IEC 60898-1

Normy
EN/IEC 60898-1

certyfikaty produktu
OVE
VDE




Parametry uzupełniające
częstotliwość sieci
50/60 Hz

górna granica wyzwalania magnetycznego
3...5 x In

[Ics] znamionowy prąd wyłączalny eksploatacyjny
6000 A 100 % x Icu zgodnie z EN/IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz

klasa ograniczenia
3 zgodnie z EN/IEC 60898-1

Znamionowe napięcie izolacji [Ui]
440 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1

Znamionowe napięcie udarowe wytrzymywane [Uimp]
4 kV zgodnie z EN/IEC 60898-1

wskazanie położenia styku
NO

typ sterowania
Dźwignia

sygnalizacja lokalna
Bez

sposób montażu
Stacjonarny

podstawa montażowa
Szyna DIN

dopasowanie do szyn łączeniowych i bloków rozdzielczych
Połączenie podwójne strona dolna

szerokość w modułach 9 mm
6

wysokość
81 mm

Szerokość
54 mm

głębokość
70 mm

Masa produktu
0.36 kg

kolor
Biały

trwałość mechaniczna
20000 cykli

trwałość elektryczna
10000 cykli

przyłącza - zaciski
Zaciski typu tunelowego, na odpływie/odpływowe sztywny przewód/0.5...35 mm².
Zaciski typu tunelowego, po stronie zasilania sztywny przewód/0.5...35 mm².
Zaciski typu tunelowego, na odpływie/odpływowe elastyczny przewód/0.5...25 mm².
Zaciski typu tunelowego, po stronie zasilania elastyczny przewód/0.5...25 mm².

gługość odizolowanego odcinka
14 mm góra lub dół

moment dokręcania
3.5 N.m góra lub dół

zabepieczenie różnicowoprądowe
Bez
