| zastosowanie urządzenia |
Dystrybucja
|
|
|---|---|---|
| gama produktów |
Acti 9
|
|
| Nazwa produktu |

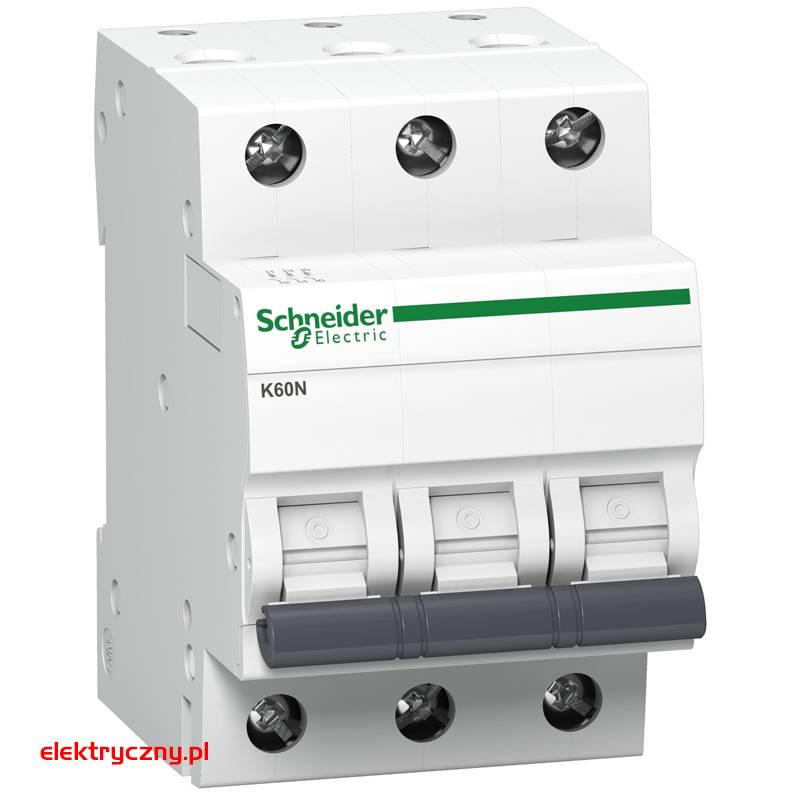

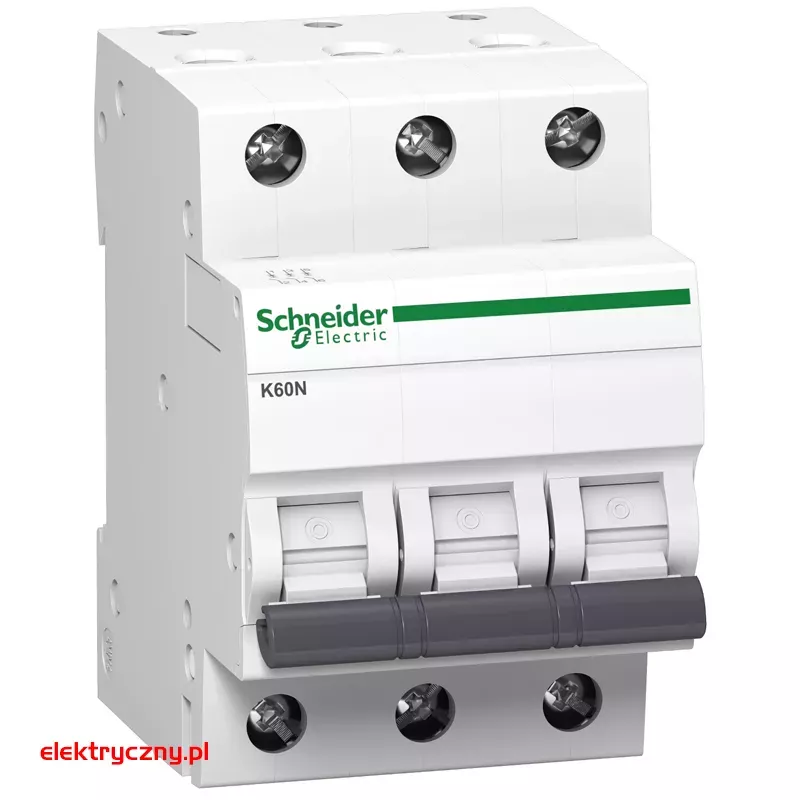

Acti 9 K60
|
|
| Typ produktu lub komponentu |
Wyłącznik nadprądowy
|
|
| skrócona nazwa urządzenia |
K60N
|
|
| Opis biegunów |
3P
|
|
| ilość zabezpieczonych biegunów |
3
|
|
| [In] prąd znamionowy |
25 A
|
|
| rodzaj sieci |
Prąd przemienny (AC)
|
|
| technologia wyzwalacza |
Termomagnetyczny
|
|
| charakterystyka |
C
|
|
| zdolność wyłączania |
6000 A Icn zgodnie z EN/IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz
|
|
| kategoria użytkowania |
Kategoria A zgodnie z IEC 60947-2
|
|
| funkcja izolacyjna |
Tak zgodnie z EN/IEC 60898-1
|
|
| Normy |
EN/IEC 60898-1
|
|
| certyfikaty produktu |
OVE
VDE |
| częstotliwość sieci |
50/60 Hz
|
|
|---|---|---|
| górna granica wyzwalania magnetycznego |
5...10 x In
|
|
| [Ics] znamionowy prąd wyłączalny eksploatacyjny |
6000 A 100 % x Icu zgodnie z EN/IEC 60898-1 - 400 V prąd przemienny (AC) 50/60 Hz
|
|
| klasa ograniczenia |
3 zgodnie z EN/IEC 60898-1
|
|
| Znamionowe napięcie izolacji [Ui] |
440 V prąd przemienny (AC) 50/60 Hz zgodnie z EN/IEC 60898-1
|
|
| Znamionowe napięcie udarowe wytrzymywane [Uimp] |
4 kV zgodnie z EN/IEC 60898-1
|
|
| wskazanie położenia styku |
NO
|
|
| typ sterowania |
Dźwignia
|
|
| sygnalizacja lokalna |
Bez
|
|
| sposób montażu |
Stacjonarny
|
|
| podstawa montażowa |
Szyna DIN
|
|
| dopasowanie do szyn łączeniowych i bloków rozdzielczych |
Połączenie podwójne strona dolna
|
|
| szerokość w modułach 9 mm |
6
|
|
| wysokość |
81 mm
|
|
| Szerokość |
54 mm
|
|
| głębokość |
70 mm
|
|
| Masa produktu |
0.36 kg
|
|
| kolor |
Biały
|
|
| trwałość mechaniczna |
20000 cykli
|
|
| trwałość elektryczna |
10000 cykli
|
|
| przyłącza - zaciski |
Zaciski typu tunelowego, na odpływie/odpływowe sztywny przewód/0.5...35 mm².
Zaciski typu tunelowego, po stronie zasilania sztywny przewód/0.5...35 mm². Zaciski typu tunelowego, na odpływie/odpływowe elastyczny przewód/0.5...25 mm². Zaciski typu tunelowego, po stronie zasilania elastyczny przewód/0.5...25 mm². |
|
| gługość odizolowanego odcinka |
14 mm góra lub dół
|
|
| moment dokręcania |
3.5 N.m góra lub dół
|
|
| zabepieczenie różnicowoprądowe |
Bez
|
