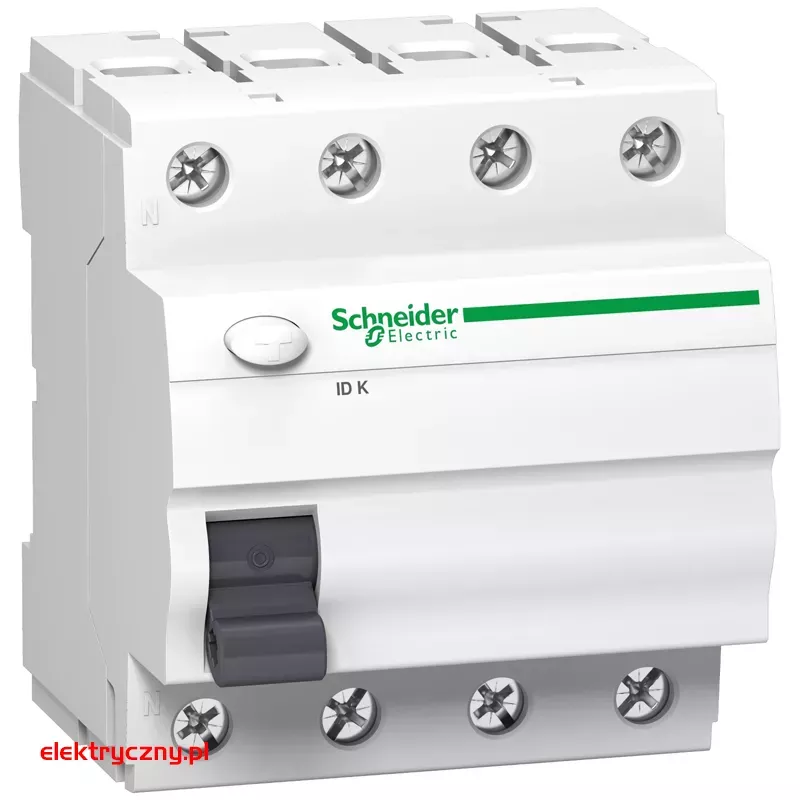

WYŁĄCZNIK RÓŻNICOWOPRĄDOWY 4P 40A 30mA TYP AC A9Z11440 iID-AC30-40-4 ACTI9 SCHNEIDER ELECTRIC

kontakt
+
Szt.
DOKUMENTY DO POBRANIA:
   Karta produktu

OPIS PRODUKTU




Parametry podstawowe

gama produktów
Acti 9

Nazwa produktu
Acti 9 iID

Typ produktu lub komponentu
Wyłącznik różnicowoprądowy (RCCB)

skrócona nazwa urządzenia
IID

Opis biegunów
4P

położenie neutralne
LEFT

[In] prąd znamionowy
40 A

rodzaj sieci
Prąd przemienny (AC)

czułość na prad upływu
30 mA

zwłoka zabezpieczenia różnicowoprądowego
Bezzwłoczny

typ zabepieczenia różnicowoprądowego
Typ AC




Parametry uzupełniające
częstotliwość sieci
50/60 Hz

[Ue] znamionowe napięcie łączeniowe
380...415 V prąd przemienny (AC) 50/60 Hz

znamionowa zdolność załączania i wyłączania
Im 1500 A
Idm 1500 A

znamionowy warunkowy prąd zwarciowy
10 kA

Znamionowe napięcie izolacji [Ui]
500 V prąd przemienny (AC) 50/60 Hz

Znamionowe napięcie udarowe wytrzymywane [Uimp]
6 kV

wskazanie położenia styku
Tak

typ sterowania
Dźwignia

sposób montażu
Zatrzaskowy

podstawa montażowa
Szyna DIN

szerokość w modułach 9 mm
8

wysokość
91 mm

Szerokość
72 mm

głębokość
73 mm

Masa produktu
0.37 kg

kolor
Biały

trwałość mechaniczna
20000 cykli

trwałość elektryczna
15000 cykl AC-1

opis opcji blokowania
Urządzenie do blokowania kłódką

przyłącza - zaciski
Zacisk podwójny, przód sztywny przewód/przewody 1...35 mm².
Zacisk podwójny, przód elastyczny przewód/przewody 1...25 mm².
Zacisk podwójny, przód elastyczny z tulejką przewód/przewody 1...25 mm².
Zacisk podwójny, BACK sztywny przewód/przewody 1...25 mm².
Zacisk podwójny, BACK elastyczny przewód/przewody 1...16 mm².
Zacisk podwójny, BACK elastyczny z tulejką przewód/przewody 1...16 mm².

gługość odizolowanego odcinka
14 mm (góra lub dół)

moment dokręcania
3.5 N.m (góra lub dół)
