Automatyczne sterowanie oświetleniem
Automat zmierzchowy AZ-112-LED 230 V to modułowy wyłącznik zmierzchowy przeznaczony do automatycznego załączania oświetlenia po zmroku i wyłączania go o świcie. Urządzenie współpracuje z zewnętrzną hermetyczną sondą światłoczułą Ø10 mm, która mierzy natężenie światła naturalnego i pozwala sterować oświetleniem zewnętrznym bez ręcznej obsługi. To praktyczne rozwiązanie do ogrodów, placów, ulic, wystaw, posesji, reklam oraz innych instalacji, w których wymagana jest niezawodna automatyka oświetlenia ulicznego lub budynkowego. Model AZ-112-LED został zaprojektowany z myślą o źródłach światła LED, które mimo niskiego zużycia energii generują wysokie prądy udarowe podczas załączania. Zastosowany model przekaźnik automatu umożliwia poprawną pracę przy impulsach do 120 A/20 ms, dzięki czemu urządzenie lepiej radzi sobie z obciążeniami typowymi dla nowoczesnego oświetlenia LED niż klasyczne włączniki zmierzchowe. Maksymalny prąd obciążenia AC-1 wynosi 16 A, a separowany styk 1×NO ułatwia bezpieczne włączenie urządzenia w instalację sterowania. Regulowany próg zadziałania w zakresie 2–1000 lx pozwala dopasować moment załączenia światła do warunków otoczenia i wymagań użytkownika. Potencjometr umożliwia ustawienie wcześniejszego lub późniejszego włączenia, a wbudowane opóźnienia działania ograniczają wpływ chwilowych zakłóceń świetlnych, takich jak błyski czy wyładowania atmosferyczne. Dzięki temu zmierzchówka działa stabilnie i przewidywalnie w codziennej eksploatacji. Obudowa o szerokości jednego modułu, montaż na szynie DIN TH-35 oraz zaciski śrubowe sprawiają, że automat można łatwo zainstalować w rozdzielnicy. Sonda o stopniu ochrony IP65 jest przystosowana do pracy w warunkach zewnętrznych, a sam automat pracuje w zakresie temperatur od -25 do 50°C. AZ-112-LED to funkcjonalne rozwiązanie dla osób szukających urządzenia z grupy wyłączniki zmierzchowe, włączniki zmierzchowe i czujniki zmierzchu, które wspiera oszczędność energii, poprawia komfort obsługi instalacji i zwiększa automatyzację procesów związanych z oświetleniem.
Pełny opis produktu — rozwiń / zwiń
Przystosowany do oświetlenia LED
AZ-112-LED obsługuje obciążenia LED, które podczas załączania mogą generować wysokie impulsy prądowe. Element wykonawczy urządzenia zapewnia poprawną pracę przy udarach do 120 A/20 ms, co zwiększa niezawodność sterowania nowoczesnym oświetleniem zewnętrznym.
Precyzyjna regulacja progu zmierzchu
Zakres nastawy 2–1000 lx umożliwia dopasowanie momentu załączenia do lokalnych warunków oświetleniowych. Użytkownik może ustawić pracę automatu tak, aby światło włączało się wcześniej lub później, zgodnie z wymaganiami instalacji.
Stabilna praca mimo zakłóceń
Wbudowane opóźnienie włączenia około 10 s i wyłączenia około 20 s ogranicza przypadkowe przełączenia wywołane chwilowymi zmianami światła. To szczególnie ważne w instalacjach zewnętrznych narażonych na błyski, refleksy i zakłócenia atmosferyczne.
Zastosowanie AZ-112-LED
Automatyczne sterowanie
Załącza światło o zmierzchu i wyłącza o świcie.
Kompaktowy montaż
Zajmuje jeden moduł w rozdzielnicy elektrycznej.
Praca zewnętrzna sondy
Hermetyczna sonda IP65 umożliwia pomiar światła na zewnątrz.

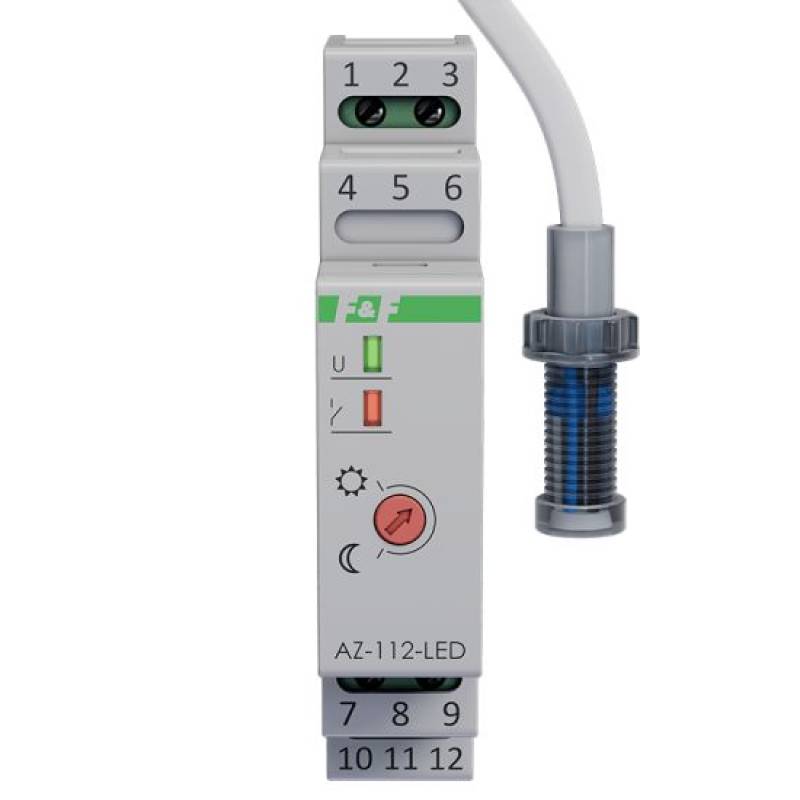

AZ-112-LED — wizualizacja urządzenia
Poznaj inne zalety AZ-112-LED
Modułowa obudowa DIN
Urządzenie ma obudowę o szerokości jednego modułu 18 mm, przeznaczoną do montażu w rozdzielnicy elektrycznej.
Zaciski śrubowe
Na obudowie widoczne są zaciski śrubowe do podłączenia zasilania, sondy zewnętrznej oraz separowanego styku NO.
Pokrętło regulacyjne
Na froncie znajduje się dostępny potencjometr do ustawiania progu zadziałania, regulowany wkrętakiem.
Hermetyczna sonda światłoczuła
W zestawie znajduje się zewnętrzna sonda Ø10 mm z przewodem, przeznaczona do montażu w miejscu dostępu światła dziennego.
Mocowanie na szynie
Konstrukcja obudowy jest przystosowana do osadzenia na standardowej szynie montażowej DIN TH-35 w skrzynce rozdzielczej.
Schematy i wymiary
Wymiary
Wymiary sondy
Schemat podłączenia
Parametry techniczne
| Napięcie znamionowe |
230 V |
| Częstotliwość znamionowa |
50-50 Hz |
| Maksymalna zdolność łączeniowa dla żarówek |
2000 W |
| Maksymalna zdolność łączeniowa dla świetlówek |
600 VA |
| Maksymalna zdolność łączeniowa dla świetlówek (z kompensacją równoległą) |
750 VA |
| Znamionowy prąd załączania |
16 A |
| Zakres regulacji jasności |
2-1000 lx |
| Sposób montażu czujnika |
Inne |
| Sposób montażu |
Szyna DIN |
| Stopień ochrony (IP) |
IP20 |
| Stopień ochrony (IP) czujnika |
IP65 |
| Maks. moc przełączana LED |
250 W |
| Szerokość wyrażona liczbą modułów |
1 |
| Maksymalna długość przewodu czujnika |
10 m |
| Maksymalny prąd załączania (cos φ = 0,6) |
12 A |
| Głębokość wbudowania |
65 mm |
| Maksymalna zdolność łączeniowa dla świetlówek (kompensacja DUO) |
0 VA |
| Znamionowe napięcie czujnika |
0 V |
