Automatyczne sterowanie oświetleniem
Automat zmierzchowy AZH-S 230 V to natynkowy wyłącznik zmierzchowy przeznaczony do automatycznego załączania oświetlenia po zmroku i wyłączania go o świcie. Urządzenie sprawdza się w instalacjach domowych, budynkowych oraz w prostych układach automatyki przemysłowej, gdzie wymagane jest niezawodne sterowanie oświetleniem zewnętrznym bez codziennej obsługi użytkownika. Może sterować oświetleniem ulic, placów, wystaw, budynków, reklam oraz innymi odbiornikami energii w zależności od natężenia światła dziennego. Model AZH-S wykorzystuje zewnętrzną sondę światłoczułą Ø 10 mm, którą montuje się w miejscu ze stałym dostępem naturalnego światła. Dzięki temu czujniki zmierzchu reagują na rzeczywiste warunki otoczenia, a pora załączenia może być dopasowana potencjometrem w zakresie 2÷1000 lx. Obrót w stronę symbolu księżyca powoduje późniejsze załączenie, a obrót w stronę symbolu słoneczka wcześniejsze uruchomienie oświetlenia. Wbudowany układ opóźniający ogranicza wpływ chwilowych zakłóceń, takich jak wyładowania atmosferyczne lub krótkotrwałe zmiany jasności. Opóźnienie włączenia wynosi około 10 s, a opóźnienie wyłączenia około 20 s, co poprawia stabilność pracy i ogranicza niepotrzebne przełączenia. Przekaźnikowe wyjście nieseparowane 1 × NO umożliwia sterowanie obciążeniem AC-1 do 16 A, a zasilanie 195÷253 V AC pozwala na zastosowanie urządzenia w typowych instalacjach 230 V. AZH-S to praktyczna zmierzchówka do automatyzacji oświetlenia, która zwiększa komfort, poprawia bezpieczeństwo po zmroku i wspiera oszczędność energii przez wyłączanie lamp po pojawieniu się światła dziennego. Włączniki zmierzchowe tego typu są dobrym rozwiązaniem tam, gdzie liczy się prosta integracja z instalacją, regulowany próg działania i niezawodna praca w codziennym cyklu dobowym. Urządzenie wpisuje się w zastosowania takie jak automatyka oświetlenia ulicznego, oświetlenie posesji, reklam, wejść, parkingów i terenów zewnętrznych.
Regulowany próg zmierzchu
Użytkownik może ustawić moment załączenia oświetlenia potencjometrem w zakresie 2÷1000 lx. Pozwala to dopasować działanie automatu do miejsca montażu, charakteru instalacji i oczekiwanego poziomu jasności otoczenia.
Pełny opis produktu — rozwiń / zwiń
Zewnętrzna sonda światłoczuła
Hermetyczna sonda Ø 10 mm umożliwia pomiar natężenia światła w miejscu najlepiej odwzorowującym warunki dzienne. Dzięki temu automat może być zamontowany natynkowo w dogodnej lokalizacji, a element pomiarowy osobno w strefie naturalnego oświetlenia.
Stabilna praca bez fałszywych przełączeń
Układ opóźniający załączenie i wyłączenie ogranicza wpływ krótkotrwałych zakłóceń świetlnych oraz atmosferycznych. To zwiększa niezawodność sterowania lampami i zmniejsza liczbę niepotrzebnych cykli przełączania.
Zastosowanie AZH-S
Automatyzacja oświetlenia
Załącza lampy o zmierzchu i wyłącza o świcie.
Prosta instalacja
Montaż natynkowy i zaciski śrubowe ułatwiają podłączenie.
Niski pobór energii
Pobór mocy wynosi tylko 0,56 W.

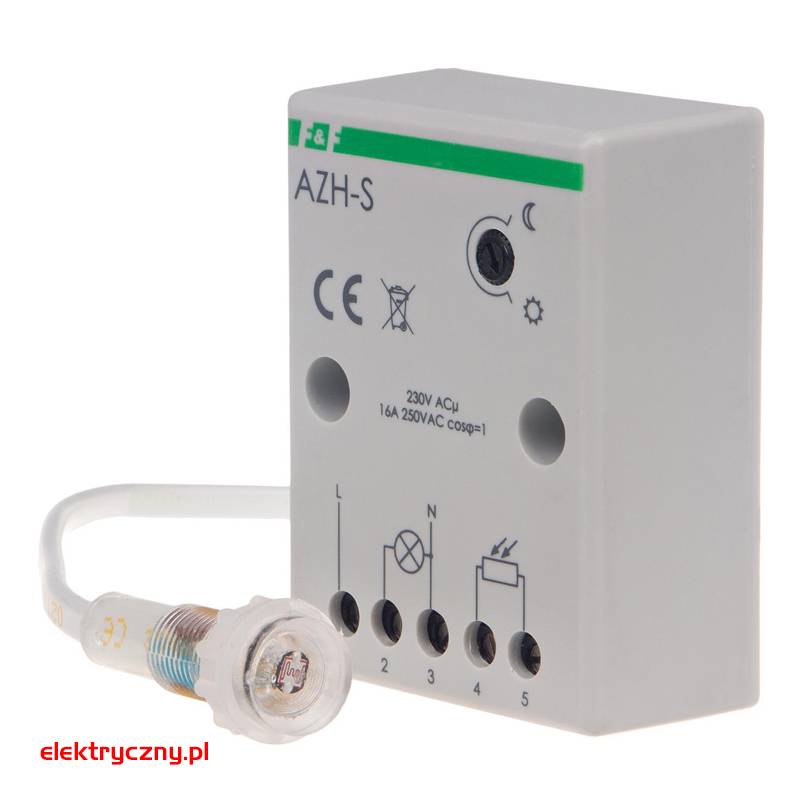

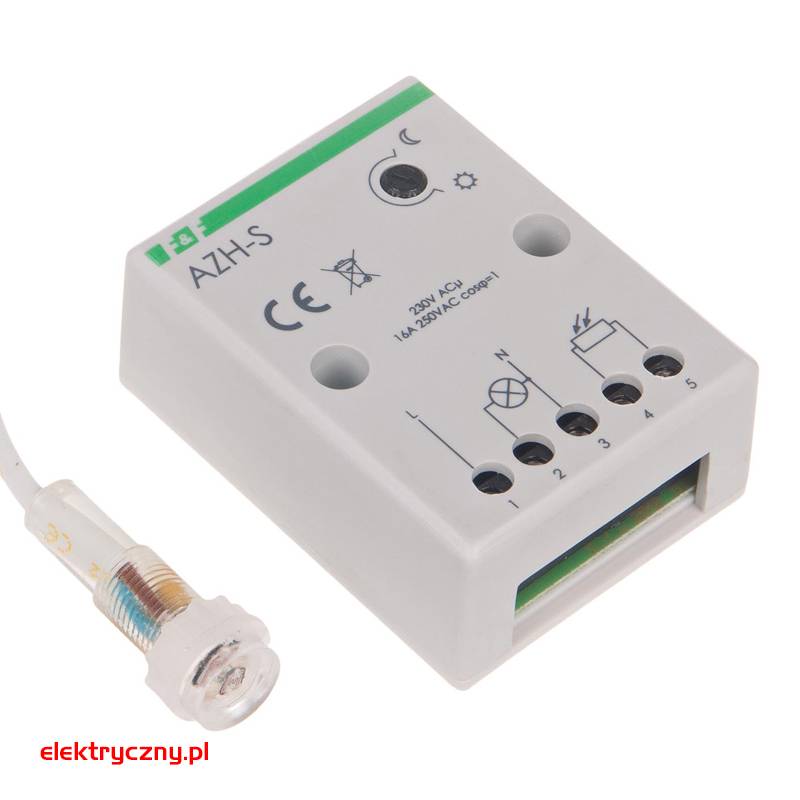

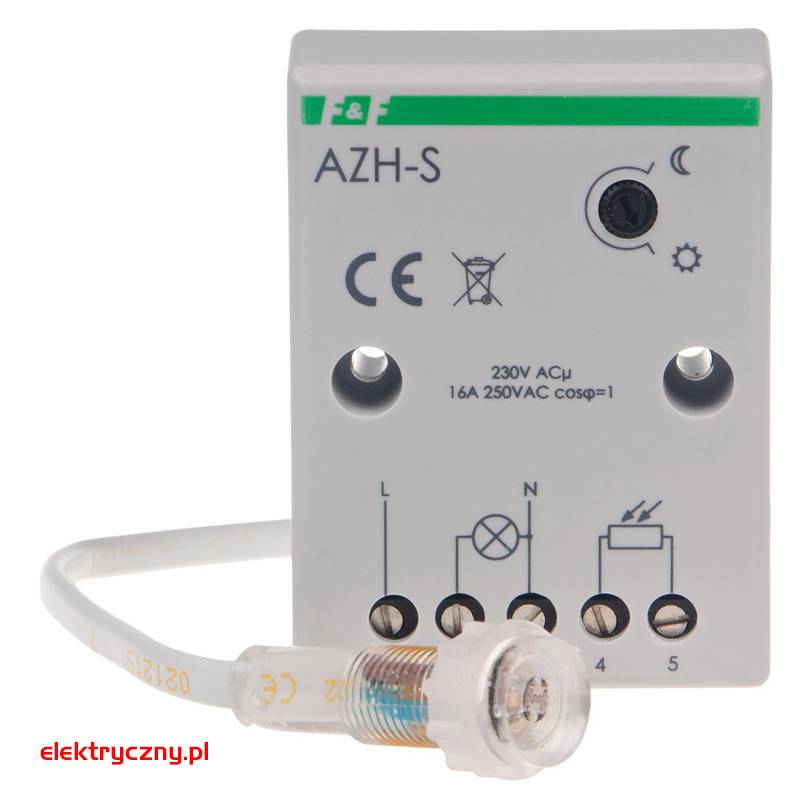

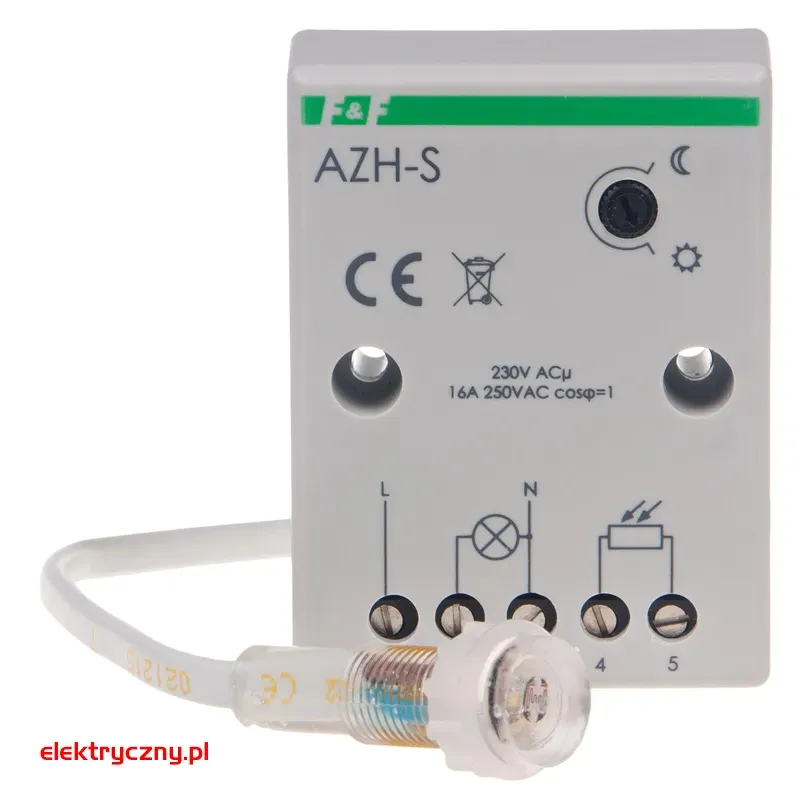

AZH-S — wizualizacja urządzenia
Poznaj inne zalety AZH-S
Obudowa natynkowa
Kompaktowa obudowa o wymiarach 50×67×26 mm jest przeznaczona do montażu natynkowego na podłożu.
Zewnętrzna sonda Ø 10 mm
Widoczny element światłoczuły w formie małej sondy zewnętrznej umożliwia montaż w miejscu dostępu światła dziennego.
Pokrętło regulacji progu
Na obudowie znajduje się regulacja progu zadziałania z oznaczeniami kierunku ustawienia wcześniejszego lub późniejszego załączenia.
Zaciski śrubowe
Strefa przyłączeniowa wykorzystuje zaciski śrubowe do podłączenia zasilania, obciążenia oraz przewodów sondy zgodnie ze schematem.
Mocowanie na wkręty
Urządzenie mocuje się do podłoża dwoma wkrętami.
Schematy i wymiary
Wymiary
Wymiary sondy
Schemat podłączenia
Parametry techniczne
| Próg jasności załączenia |
2-1000 lx |
| Próg jasności wyłączania |
2-1000 lx |
| Opóźnienie wyłączania |
20 s |
| Opóźnienie załączania |
10 s |
| Maksymalna moc łączeniowa |
4000 W |
| Do obciążeń pojemnościowych |
Nie |
| Bezhalogenowe |
Tak |
| Napięcie znamionowe |
230 V |
| Maksymalny prąd przełączania (obciążenie rezystancyjne) |
16 A |
| Rodzaj czujnika |
Czujnik światła niezależny |
| Styki |
1 styk zwierny (NO) |
| Sposób montażu |
Montaż natynkowy |
| Materiał |
Tworzywo sztuczne |
| Gatunek materiału |
Tworzywo termoplastyczne |
| Zabezpieczenie powierzchni |
Stan surowy |
| Stopień ochrony (IP) |
IP20 |
| Maks. moc przełączana LED |
250 W |
| Szerokość |
51 mm |
| Wysokość |
67 mm |
| Głębokość |
25,5 mm |
| Kolor |
Szary |
| Zakres temperatur pracy |
-25-50 °C |
| Numer RAL (zbliżony) |
7035 |
| Średnica |
0 mm |
| Min. głębokość puszki montażowej |
0 mm |
