CKF-BT

Czujnik kolejności i zaniku fazy CKF-BT z regulowanym czasem zadziałania. Styk 1NO/NC.

106,16 zł

Towar: Na zamówienie u dostawcy

Producent: F & F

Kod producenta: CKF-BT

Kod kreskowy:

Darmowa wysyłka od 500zł - sprawdź szczegóły

porównaj

OPIS PRODUKTU

CKF-BT

Czujnik kolejności i zaniku fazy CKF-BT

Czujnik kolejności i zaniku fazy do ochrony silników

Ochrona silników trójfazowych

CKF-BT to przekaźnik kontroli faz przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3 × 400 V + N. Urządzenie monitoruje zanik napięcia w dowolnej fazie, asymetrię napięć między fazami oraz prawidłową kolejność faz, zapobiegając pracy napędu w warunkach grożących uszkodzeniem lub zmianą kierunku obrotów. Dzięki temu sprawdza się w automatyce przemysłowej, maszynowej i budynkowej wszędzie tam, gdzie wymagana jest niezawodna ochrona silników trójfazowych oraz stabilna praca układów sterowania. Regulowany próg asymetrii napięciowej 40÷80 V oraz nastawiane opóźnienie wyłączenia 0,5÷5 s pozwalają dopasować reakcję urządzenia do charakteru instalacji i ograniczyć ryzyko niepotrzebnych wyłączeń przy krótkotrwałych spadkach napięcia. Automatyczny powrót po ustąpieniu zakłócenia, przy histerezie 5 V, ułatwia utrzymanie ciągłości procesu bez dodatkowej obsługi. CKF-BT wyposażono w separowany styk przekaźnikowy 1 × NO/NC, który może sterować obwodem cewki stycznika lub sygnalizacją zadziałania. Dwie diody LED umożliwiają szybką ocenę stanu zasilania i kolejności faz, co skraca diagnostykę podczas uruchomienia oraz serwisu. Montaż na szynie DIN TH-35 i obudowa o szerokości 2 modułów ułatwiają instalację w rozdzielnicach. Produkt należy do kategorii takich jak czujniki zaniku fazy, czujniki napięcia fazowego i przekaźniki kontroli faz, zapewniając zabezpieczenie asymetrii zasilania, kontrolę kolejności faz oraz skuteczną ochronę silników trójfazowych w systemach automatyki.

Dlaczego warto wybrać CKF-BT?

Zasilanie 3 × 400 V + N

Kontrola zaniku i asymetrii faz

Kontrola kolejności faz

Regulacja progu 40÷80 V

Opóźnienie wyłączenia 0,5÷5 s

Styk przekaźnikowy 1 × NO/NC

Maksymalny prąd obciążenia 10 A

Montaż na szynie DIN TH-35

Sygnalizacja stanu 2 × LED

Ochrona przed zanikiem i asymetrią faz

CKF-BT wyłącza silnik przy zaniku napięcia w co najmniej jednej fazie lub po przekroczeniu ustawionego progu asymetrii napięciowej. Chroni napęd przed pracą w niebezpiecznych warunkach, które mogą prowadzić do przegrzewania, przeciążenia lub uszkodzenia silnika.

Blokada pracy przy złej kolejności faz

Urządzenie kontroluje kolejność faz przed czujnikiem i nie pozwala na uruchomienie silnika, gdy kolejność powodowałaby niepożądaną zmianę kierunku wirowania. To ważna funkcja w maszynach, pompach, wentylatorach i innych napędach, gdzie kierunek obrotów wpływa na bezpieczeństwo oraz poprawność procesu.

Regulowana reakcja na zakłócenia

Możliwość ustawienia progu asymetrii 40÷80 V oraz opóźnienia wyłączenia 0,5÷5 s pozwala dopasować działanie czujnika do konkretnej instalacji. Opóźnienie ogranicza przypadkowe wyłączenia przy chwilowych spadkach napięcia, zwiększając stabilność pracy układu automatyki.

Pełny opis produktu — rozwiń / zwiń

Zastosowanie CKF-BT

Przemysłowe zabezpieczenie

Chroni napędy trójfazowe przed nieprawidłowymi warunkami zasilania.

Łatwa integracja

Styk NO/NC umożliwia współpracę z obwodem stycznika.

Szybka diagnostyka

Diody LED ułatwiają ocenę stanu pracy urządzenia.

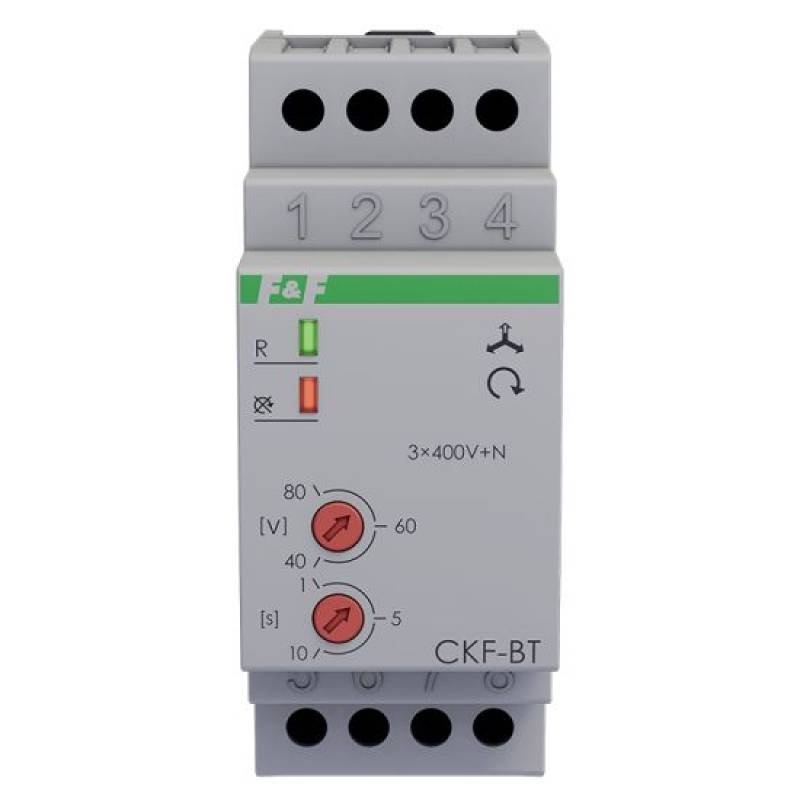

CKF-BT — wizualizacja urządzenia

Poznaj inne zalety CKF-BT

Obudowa modułowa

Urządzenie ma obudowę o szerokości 2 modułów, czyli 35 mm, przeznaczoną do montażu w rozdzielnicy.

Montaż na szynie DIN TH-35

Widoczny zaczep montażowy pozwala osadzić czujnik na standardowej szynie instalacyjnej TH-35 w szafie lub rozdzielnicy.

Zaciski śrubowe

Na froncie obudowy znajdują się zaciski śrubowe do podłączenia zasilania oraz styku przekaźnika; przyłącze obsługuje przewody do 4,0 mm².

Dwie diody sygnalizacyjne

Panel czołowy wyposażono w dwie diody LED informujące o stanie zasilania oraz nieprawidłowej kolejności faz.

Pokrętła regulacyjne

Na obudowie dostępne są pokrętła do nastawy progu asymetrii napięciowej oraz czasu opóźnienia wyłączenia.

Materiały dodatkowe

Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT

Jeśli film się nie wyświetla, obejrzyj go w YouTube

Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz

Jeśli film się nie wyświetla, obejrzyj go w YouTube

ZABEZPIECZENIE POMPY CIEPŁA →Jak sprawdzić kolejność faz w trójfazowej instalacji elektrycznej niskiego napięcia →

Schematy

Wymiary

Schemat podłączenia

Parametry techniczne

Z odłączalnymi zaciskami	Nie
Wymagane zewnętrzne źródło zasilania	Tak
Kontrola kolejności faz	Tak
Detekcja zaniku fazy	Tak
Funkcja kontroli podnapięciowej	Tak
Funkcja kontroli nadnapięciowej	Nie
Kontrola asymetrii faz	Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania	1,5 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania	1,5 s
Liczba styków zwiernych	0
Rodzaj połączenia elektrycznego	Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz	150-280 V
Minimalna regulowana zwłoka czasowa przy podaniu zasilania	3,5 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania	3,5 s
Liczba styków rozwiernych	0
Liczba styków przełącznych	1
Napięcie pracy dla AC 50 Hz	150-280 V
Znamionowy prąd załączania	10 A
Rodzaj napięcia zasilającego	AC
Rodzaj napięcia zasilania	AC
Głębokość	0 mm
Wysokość	0 mm
Szerokość	0 mm
