CZUJNIK KOLEJNOŚCI I ZANIKU FAZY CKF-B TRMS F&F

Name: CZUJNIK KOLEJNOŚCI I ZANIKU FAZY CKF-B TRMS F&F
Brand: F & F
SKU: 25461
Price: 98.41 PLN
Availability: OutOfStock

CKF-B-TRMS

Czujnik F&F CKF-B-TRMS TrueRMS do kontroli zaniku i kolejności faz. Próg asymetrii 55V, styk NO 16A, opóźnienie 4 s, montaż DIN

98,41 zł

Towar: Na zamówienie u dostawcy

Producent: F & F

Kod producenta: CKF-B-TRMS

Kod kreskowy:

Darmowa wysyłka od 500zł - sprawdź szczegóły

porównaj

OPIS PRODUKTU

CKF-B-TRMS

Czujnik kolejności i zaniku fazy CKF-B TRMS

Czujnik kolejności i zaniku fazy CKF-B TrueRMS

Ochrona silników trójfazowych

CKF-B-TRMS to mikroprocesorowy przekaźnik kontroli faz przeznaczony do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej 3×400 V+N. Urządzenie monitoruje zanik fazy, asymetrię napięć, przekroczenie dopuszczalnego zakresu napięcia fazowego oraz nieprawidłową kolejność faz, ograniczając ryzyko uszkodzenia napędu i niepożądanej zmiany kierunku obrotów silnika. Dzięki pomiarowi TrueRMS czujnik dokonuje poprawnej oceny rzeczywistej wartości skutecznej napięcia także w zakłóconej lub odkształconej sieci zasilającej, co ma szczególne znaczenie w automatyce przemysłowej i instalacjach z odbiornikami generującymi zakłócenia. Model CKF-B TrueRMS posiada separowany styk wyjściowy 1×NO o maksymalnym prądzie obciążenia 16 A, który może sterować obwodem cewki stycznika. W przypadku zaniku napięcia w co najmniej jednej fazie, spadku poniżej 150 V, wzrostu powyżej 280 V lub asymetrii powyżej 55 V, przekaźnik odłącza chronione urządzenie. Opóźnienie reakcji przy asymetrii wynoszące 4 s pomaga uniknąć zbędnych wyłączeń przy chwilowych zakłóceniach sieci, a automatyczny powrót po ustabilizowaniu parametrów ułatwia ciągłość pracy instalacji. To rozwiązanie sprawdza się wszędzie tam, gdzie wymagane są czujniki zaniku fazy, zabezpieczenie asymetrii zasilania, ochrona silników trójfazowych, kontrola kolejności faz oraz czujniki napięcia fazowego do niezawodnej automatyzacji i ochrony procesów.

Dlaczego warto wybrać CKF-B-TRMS?

Zasilanie 3×400 V+N

Pomiar napięcia TrueRMS

Kontrola zaniku fazy

Kontrola kolejności faz

Asymetria zadziałania 55 V

Styk separowany 1×NO

Obciążenie do 16 A

Montaż na szynie TH-35

Sygnalizacja 2×LED

Precyzyjny pomiar TrueRMS

Czujnik mierzy rzeczywistą wartość skuteczną napięcia, co pozwala zachować poprawne działanie także w sieciach zakłóconych lub z odkształconym przebiegiem napięcia. To zwiększa pewność kontroli parametrów zasilania w układach automatyki przemysłowej.

Skuteczna ochrona silników

Urządzenie reaguje na zanik fazy, przekroczenie progów napięciowych oraz asymetrię między fazami powyżej 55 V. Odłączenie napędu przez przekaźnik ogranicza ryzyko przegrzania, uszkodzenia lub pracy silnika w niebezpiecznych warunkach zasilania.

Blokada złej kolejności faz

W przypadku nieprawidłowej kolejności faz czujnik nie pozwala na uruchomienie silnika, zapobiegając niepożądanej zmianie kierunku wirowania. Funkcja jest szczególnie istotna w maszynach, pompach, wentylatorach i napędach wymagających stałego kierunku pracy.

Pełny opis produktu — rozwiń / zwiń

Zastosowanie CKF-B-TRMS

Do sieci trójfazowej

Przeznaczony do układów zasilania 3×400 V+N.

Automatyczny powrót

Załącza przekaźnik po powrocie prawidłowych parametrów sieci.

Niski pobór mocy

Pobór mocy urządzenia wynosi 1,6 W.

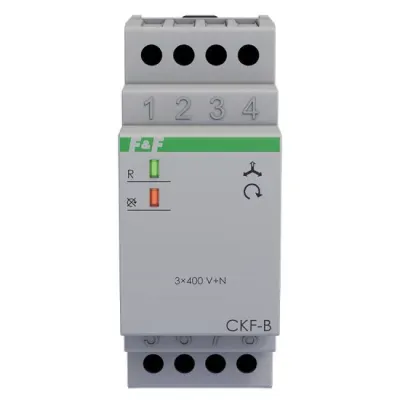

CKF-B-TRMS — wizualizacja urządzenia

Poznaj inne zalety CKF-B-TRMS

Obudowa modułowa

Urządzenie ma obudowę o szerokości 2 modułów, czyli 35 mm, przeznaczoną do montażu w rozdzielnicy.

Montaż na szynie

Konstrukcja obudowy umożliwia osadzenie czujnika na standardowej szynie montażowej TH-35 w szafie lub skrzynce rozdzielczej.

Zaciski śrubowe

Na panelu dostępne są zaciski śrubowe do podłączenia faz, przewodu neutralnego oraz obwodu wyjściowego przekaźnika.

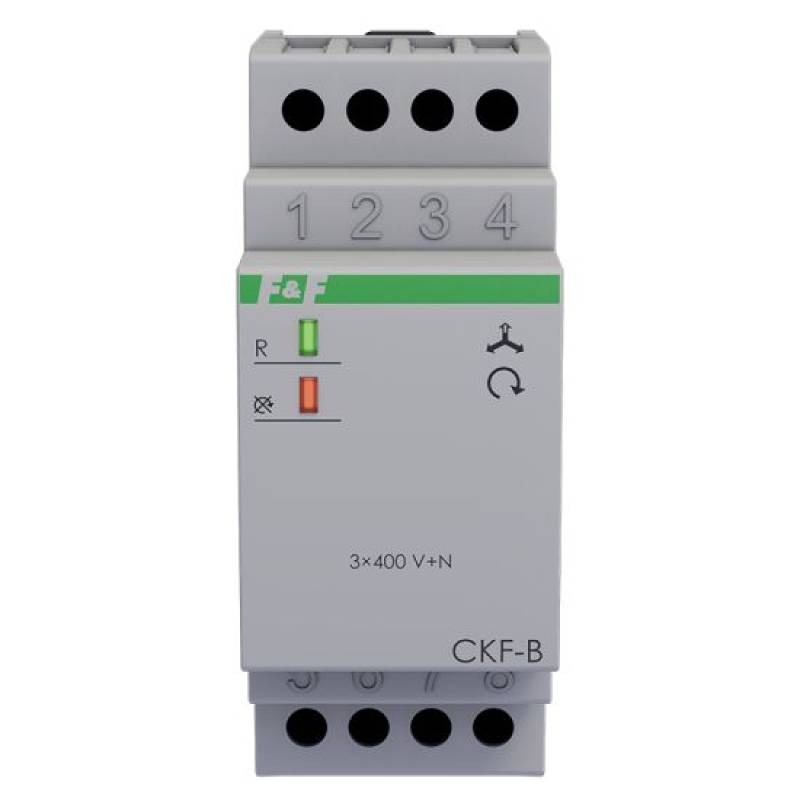

Dwie diody LED

Front urządzenia wyposażono w zieloną i czerwoną diodę LED, które sygnalizują poprawną pracę oraz stany błędów.

Oznaczenia na froncie

Na przednim panelu widoczne są nazwa modelu, napięcie zasilania 3×400 V+N oraz schematyczne oznaczenia zacisków.

Materiały dodatkowe

Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT

Jeśli film się nie wyświetla, obejrzyj go w YouTube

Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz

Jeśli film się nie wyświetla, obejrzyj go w YouTube

ZABEZPIECZENIE POMPY CIEPŁA →Jak sprawdzić kolejność faz w trójfazowej instalacji elektrycznej niskiego napięcia →

Schematy

Wymiary

Schemat podłączenia

Parametry techniczne

Z odłączalnymi zaciskami	Nie
Wymagane zewnętrzne źródło zasilania	Tak
Kontrola kolejności faz	Tak
Detekcja zaniku fazy	Tak
Funkcja kontroli podnapięciowej	Tak
Funkcja kontroli nadnapięciowej	Tak
Kontrola asymetrii faz	Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania	1 s
Liczba styków zwiernych	0
Rodzaj połączenia elektrycznego	Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz	150-280 V
Minimalna regulowana zwłoka czasowa przy podaniu zasilania	4 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania	4 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania	1 s
Liczba styków rozwiernych	1
Liczba styków przełącznych	0
Napięcie pracy dla AC 50 Hz	150-280 V
Znamionowy prąd załączania	16 A
Rodzaj napięcia zasilającego	AC
Rodzaj napięcia zasilania	AC
Głębokość	0 mm
Wysokość	0 mm
Szerokość	0 mm

Poznaj inne czujniki kontroli faz

CKF-317

Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz CKF-317 przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach grożących zniszczeniem silnika, takich jak zanik napięcia w co najmniej jednej fazie lub asymetria napięć między fazami. Zabezpiecza także kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-317-TRMS

Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej . Czujnik zadziała, gdy zaniknie napięcie w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami ( zagrożenie zniszczenia silnika). CKF-317-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-319-TRMS

Czujnik kolejności i zaniku fazy CKF-319 TrueRMS Do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-319-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-B

Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1 x NO. Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej, gdy zanika napięcie w co najmniej jednej fazie lub występuje asymetria napięć między fazami, co grozi zniszczeniem silnika. Czujnik kolejności i zaniku faz zabezpiecza też kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem .

CKF-BR

regulowany próg asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz CKF-BR zabezpiecza silnik elektryczny zasilany z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami,co grozi zniszczeniem silnika. Przekaźniki kolejności i zaniku fazy wykrywają również niepoprawną kolejność faz zasilania, uniemożliwiając tym samym wirowanie silnika w nieprawidłowym kierunku.

CKF-BR-TRMS

Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz CKF-BR TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami, grożących zniszczeniem silnika. CKF-BR-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku

CKF-BT

Czujnik kolejności i zaniku fazy CKF-BT z regulowanym czasem zadziałania . Styk 1NO/NC. Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania przed zniszczeniem silników elektrycznych zasilanych z sieci trójfazowej w przypadku zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami. Zabezpiecza także kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-BT-TRMS

Z regulowanym czasem zadziałania. Styk 1NO/NC. Czujnik kolejności i zaniku faz CKF-BT-TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-BT-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

Pliki do pobrania

Deklaracja pochodzenia →Deklaracja RoHS →Karta katalogowa CKF-B-TRMS →Deklaracja zgodności CE →Instrukcja obsługi CKF-B-TRMS →Oświadczenie REACH →
