CZUJNIK KOLEJNOŚCI I ZANIKU FAZY CKF-BR TRMS F&F

CZUJNIK KOLEJNOŚCI I ZANIKU FAZY CKF-BR TRMS F&F

Name: CZUJNIK KOLEJNOŚCI I ZANIKU FAZY CKF-BR TRMS F&F
Brand: F & F
SKU: 25465
Price: 106.16 PLN
Availability: OutOfStock

CKF-BR-TRMS

Czujnik F&F CKF-BR-TRMS TrueRMS do kontroli zaniku i kolejności faz. Regulacja asymetrii 40–80 V, styk 16A, montaż DIN. Sprawdź na elektryczny.pl!

106,16 zł

Towar: Na zamówienie u dostawcy

Producent: F & F

Kod producenta: CKF-BR-TRMS

Kod kreskowy:

Darmowa wysyłka od 500zł - sprawdź szczegóły

porównaj

OPIS PRODUKTU

CKF-BR-TRMS

Czujnik kolejności i zaniku fazy CKF-BR TRMS

Ochrona silników trójfazowych

CKF-BR-TRMS to mikroprocesorowy przekaźnik kontroli faz przeznaczony do ochrony odbiorników trójfazowych, w szczególności silników elektrycznych zasilanych z sieci 3×400 V + N. Urządzenie monitoruje zanik fazy, asymetrię napięć oraz kolejność faz, spadek napięcia fazowego poniżej 150V lub wzrost powyżej 280V, ograniczając ryzyko uszkodzenia napędu i nieprawidłowego kierunku obrotów. Dzięki pomiarowi TrueRMS czujnik poprawnie ocenia rzeczywistą wartość skuteczną napięcia także w zakłóconych lub odkształconych sieciach zasilających, co zwiększa niezawodność pracy w automatyce przemysłowej i budynkowej. Model CKF-BR-TRMS sprawdza się jako element zabezpieczenia układów sterowania silnikami, pompami, wentylatorami oraz innymi urządzeniami wymagającymi stabilnego zasilania trójfazowego. Regulowany próg asymetrii napięciowej 40÷80 V pozwala dopasować poziom reakcji do charakteru instalacji, a histereza 5 V oraz opóźnienia przełączania pomagają ograniczyć zbędne wyłączenia przy chwilowych zakłóceniach sieci. Wyjście przekaźnikowe 1×NO/NC o maksymalnym prądzie obciążenia 16 A umożliwia współpracę z obwodem sterowania stycznika lub sygnalizacją alarmową. Urządzenie należy do kategorii takich rozwiązań jak czujniki zaniku fazy, zabezpieczenie asymetrii zasilania, ochrona silników trójfazowych, kontrola kolejności faz oraz czujniki napięcia fazowego. Montaż na szynie TH-35 i zaciski śrubowe ułatwiają instalację w rozdzielnicach, a sygnalizacja LED pozwala szybko ocenić stan zasilania oraz wykryć nieprawidłową kolejność faz. CKF-BR-TRMS to praktyczne zabezpieczenie dla instalacji, w których liczy się precyzyjne monitorowanie parametrów sieci, bezpieczeństwo pracy napędów i ciągłość procesów automatyki.

Dlaczego warto wybrać CKF-BR-TRMS?

Zasilanie 3×400 V + N

Pomiar napięcia TrueRMS

Kontrola zaniku fazy

Kontrola kolejności faz

Regulowana asymetria 40÷80 V

Styk przekaźnikowy 1×NO/NC

Obciążenie do 16 A

Montaż na szynie TH-35

Sygnalizacja 2×LED

Pomiar TrueRMS w zakłóconej sieci

Czujnik mierzy rzeczywistą wartość skuteczną napięcia, co pozwala zachować poprawną reakcję także przy odkształconym przebiegu zasilania. To ważna przewaga w instalacjach przemysłowych, gdzie zakłócenia sieci mogą wpływać na wiarygodność standardowych pomiarów.

Kompleksowa ochrona silników trójfazowych

Urządzenie reaguje na zanik fazy, przekroczenie dopuszczalnych wartości napięcia, asymetrię między fazami oraz nieprawidłową kolejność faz. Dzięki temu ogranicza ryzyko awarii silnika, błędnego kierunku obrotów i przestojów w układach automatyki.

Regulowany próg asymetrii napięciowej

Zakres nastawy 40÷80 V umożliwia dopasowanie progu zadziałania do wymagań konkretnej instalacji. Użytkownik może dobrać poziom zabezpieczenia do charakteru zasilania i wrażliwości chronionego napędu.

Pełny opis produktu — rozwiń / zwiń

Zastosowanie CKF-BR-TRMS

Do instalacji trójfazowych

Przeznaczony do nadzoru sieci 3×400 V + N.

Kompaktowy montaż

Zajmuje 2 moduły w rozdzielnicy elektrycznej.

Niski pobór mocy

Pobór mocy urządzenia wynosi 1,6 W.

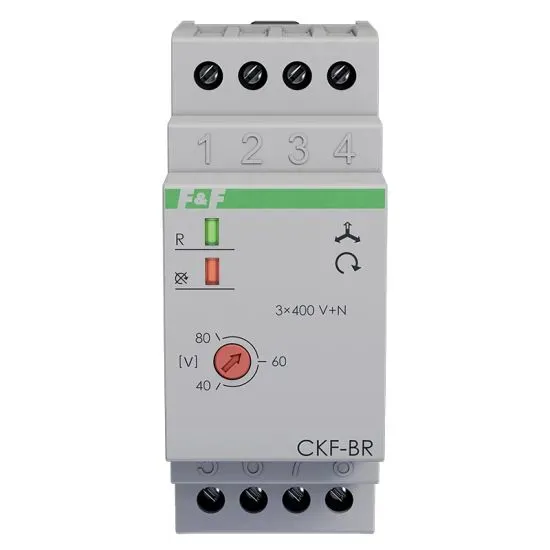

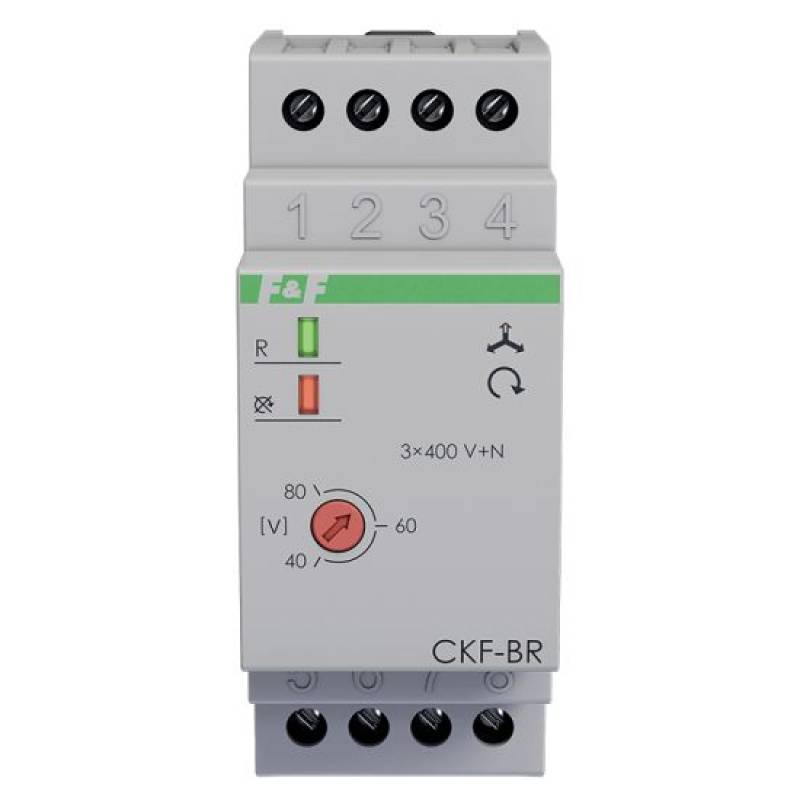

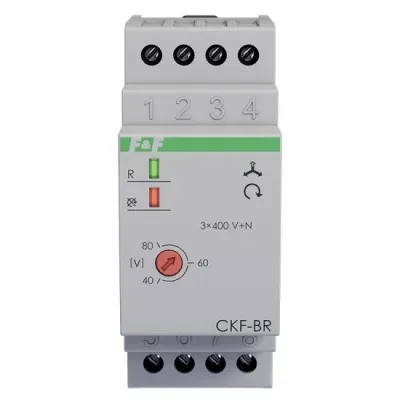

CKF-BR-TRMS — wizualizacja urządzenia

Poznaj inne zalety CKF-BR-TRMS

Modułowa obudowa na szynę

Urządzenie ma obudowę o szerokości 2 modułów, przystosowaną do montażu na szynie TH-35 w rozdzielnicy.

Zaciski śrubowe

Na froncie widoczne są zaciski śrubowe do podłączenia faz, przewodu neutralnego oraz styków przekaźnika wyjściowego.

Pokrętło regulacji asymetrii

Panel czołowy posiada widoczną regulację progu asymetrii napięciowej w zakresie 40 - 80 V.

Dwie diody sygnalizacyjne

Z przodu znajdują się diody LED informujące o prawidłowej pracy oraz o nieprawidłowej kolejności faz.

Oznaczenia podłączenia

Obudowa zawiera nadrukowane oznaczenia zacisków, schemat funkcji oraz opis zasilania 3×400 V + N.

Materiały dodatkowe

Zobacz też: Przekaźniki kontroli faz CKF-318, CZF-BT

Jeśli film się nie wyświetla, obejrzyj go w YouTube

Zobacz też: Video Poradnik Praktyka Elektryka - CKF 318 - czujnik kolejności faz

Jeśli film się nie wyświetla, obejrzyj go w YouTube

ZABEZPIECZENIE POMPY CIEPŁA →Jak sprawdzić kolejność faz w trójfazowej instalacji elektrycznej niskiego napięcia →

Schematy

Wymiary

Schemat podłączenia

Parametry techniczne

Z odłączalnymi zaciskami	Nie
Wymagane zewnętrzne źródło zasilania	Tak
Kontrola kolejności faz	Tak
Detekcja zaniku fazy	Tak
Funkcja kontroli podnapięciowej	Tak
Funkcja kontroli nadnapięciowej	Tak
Kontrola asymetrii faz	Tak
Minimalna regulowana zwłoka czasowa przy zaniku zasilania	1 s
Liczba styków zwiernych	0
Rodzaj połączenia elektrycznego	Połączenie śrubowe
Napięcie zasilające dla AC 50 Hz	150-280 V
Minimalna regulowana zwłoka czasowa przy podaniu zasilania	4 s
Maksymalna dozwolona zwłoka czasowa przy podaniu zasilania	4 s
Maksymalna dozwolona zwłoka czasowa przy zaniku zasilania	1 s
Liczba styków rozwiernych	0
Liczba styków przełącznych	1
Napięcie pracy dla AC 50 Hz	150-280 V
Znamionowy prąd załączania	16 A
Rodzaj napięcia zasilającego	AC
Rodzaj napięcia zasilania	AC
Głębokość	0 mm
Wysokość	0 mm
Szerokość	0 mm

Poznaj inne czujniki kontroli faz

CKF-317

Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz CKF-317 przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach grożących zniszczeniem silnika, takich jak zanik napięcia w co najmniej jednej fazie lub asymetria napięć między fazami. Zabezpiecza także kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-317-TRMS

Z regulowanym progiem asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej . Czujnik zadziała, gdy zaniknie napięcie w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami ( zagrożenie zniszczenia silnika). CKF-317-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-319-TRMS

Czujnik kolejności i zaniku fazy CKF-319 TrueRMS Do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-319-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

CKF-B

Ze stałym progiem asymetrii napięciowej zadziałania. Styk 1 x NO. Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej, gdy zanika napięcie w co najmniej jednej fazie lub występuje asymetria napięć między fazami, co grozi zniszczeniem silnika. Czujnik kolejności i zaniku faz zabezpiecza też kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem .

CKF-BR

regulowany próg asymetrii napięciowej zadziałania. Styk 1 x NO/NC. Czujnik kolejności i zaniku faz CKF-BR zabezpiecza silnik elektryczny zasilany z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami,co grozi zniszczeniem silnika. Przekaźniki kolejności i zaniku fazy wykrywają również niepoprawną kolejność faz zasilania, uniemożliwiając tym samym wirowanie silnika w nieprawidłowym kierunku.

CKF-BT

Czujnik kolejności i zaniku fazy CKF-BT z regulowanym czasem zadziałania . Styk 1NO/NC. Czujnik kolejności i zaniku faz przeznaczony jest do zabezpieczania przed zniszczeniem silników elektrycznych zasilanych z sieci trójfazowej w przypadku zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami. Zabezpiecza także kierunek obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-B-TRMS

Ze stałym progiem asymetrii napięciowej zadziałania . Styk 1 x NO. Czujnik kolejności i zaniku faz CKF-B TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej w przypadkach zaniku napięcia w co najmniej jednej fazie lub asymetrii napięć między fazami , grożących zniszczeniem silnika oraz do zabezpieczenia kierunku obrotów silnika w przypadku zmiany faz przed czujnikiem.

CKF-BT-TRMS

Z regulowanym czasem zadziałania. Styk 1NO/NC. Czujnik kolejności i zaniku faz CKF-BT-TrueRMS przeznaczony jest do zabezpieczania silników elektrycznych zasilanych z sieci trójfazowej. Czujnik kolejności i zaniku fazy zadziała w przypadku zaniku napięcia w co najmniej jednej fazie lub gdy wystąpi asymetria napięć między fazami. Czyli wtedy, gdy pojawia się zagrożenie zniszczenia silnika. CKF-BT-TrueRMS kontroluje również kolejność faz zasilania, uniemożliwiając wirowanie silnika w nieprawidłowym kierunku.

Pliki do pobrania

Deklaracja pochodzenia →Deklaracja RoHS →Karta katalogowa CKF-BR-TRMS →Deklaracja zgodności CE →Instrukcja obsługi CKF-BR-TRMS →Oświadczenie REACH →
